以前、FSx for NetApp ONTAPに関するざっくりな記事を執筆させていただきました。 これからいくつかFSx for NetApp ONTAPに関する記事を執筆していきたいと考えており、 まずは、私が一番理解するのに苦戦したストレージ部分について解説していきたいと思います。
FSx for NetApp ONTAPの概要
FSx for NetApp ONTAPの概要については、以前執筆した記事がございますので、そちらをご確認いただけると嬉しいです。
FSx for NetApp ONTAPのストレージ部分の仕組み

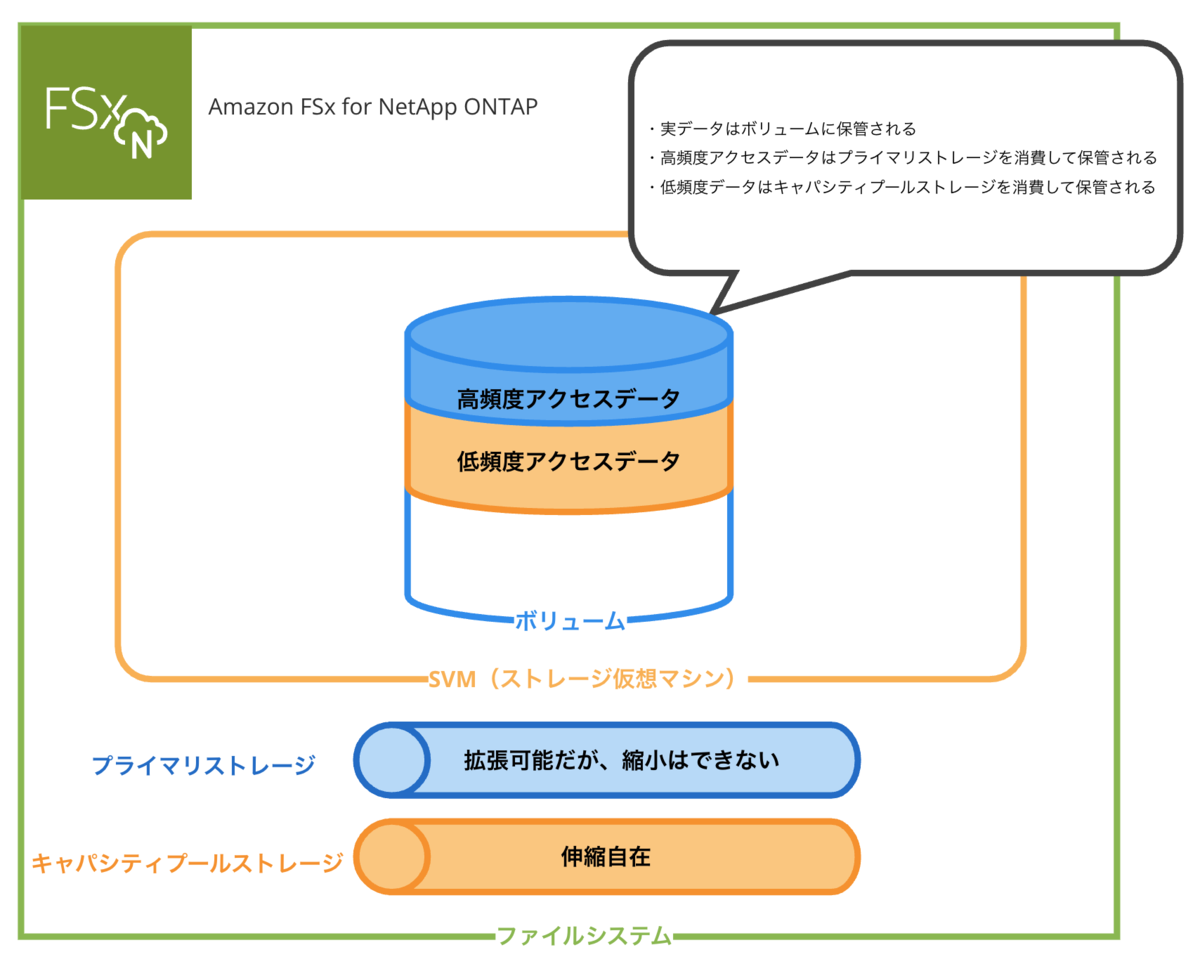

FSx for NetApp ONTAPをファイルサーバーとして利用する場合、そのデータは、まず「SVM（Storage Virtual Machine）」という、仮想サーバーのようなものの上に作成された「ボリューム」に保管されます。 この一文だけだと、あまり理解に苦しむことは無いと思います。ファイルサーバーなら、データがボリュームに保管されるのは当たり前ですよね。
ただし、FSx for NetApp ONTAPでは、ここからさらに「プライマリストレージ」と「キャパシティプールストレージ（容量プール）」という概念が登場します。
プライマリストレージ
高性能なSSDストレージで構成されています。FSx for NetApp ONTAPを作成する際は、この部分の容量とスループット・IOPSを指定または推奨値を利用してデプロイします。 FSx for NetApp ONTAPにデータが書き込まれるとまずここに格納され、頻繁にアクセスされる高頻度アクセスデータは常にここに保持されます。
キャパシティプールストレージ
オブジェクトストレージ（S3相当）で構成される、非常に安価で大容量なストレージです。ペタバイト規模まで自動的に拡張することができます。 キャパシティプールに直接データを書き込むことはできず、必ず「階層化」という機能によってプライマリストレージから移動されます。
階層化について
FSx for NetApp ONTAPがコスト効率とパフォーマンスを両立できる最大の理由、それが「階層化」という機能になります。 具体的な仕組みは以下の通りです。
- データが書き込まれる（プライマリストレージへの書き込み）
- 「冷却期間」が始まる（アクセス頻度の監視）
- 階層化ポリシーに基づき自動的に「コールド」へ移動（キャパシティプールへの階層化）
- 必要になったら「ホット」に戻る（プライマリストレージへの書き込み）
データが書き込まれる（プライマリストレージへの書き込み）
新しいデータがFSx for NetApp ONTAPのボリュームに書き込まれると、まずは必ずプライマリストレージ（SSD）に格納されます。すべてのデータは最初にSSDに書き込まれるので、どんな新規データも高速な書き込み性能の恩恵を受けられます。
「冷却期間」が始まる（アクセス頻度の監視）
データがプライマリストレージに書き込まれると、そのデータには「冷却期間」が設定され、アクセス頻度が監視され始めます。この期間は、デフォルトで31日間。ボリュームごとに2日から183日の間で調整可能です。 この冷却期間中にデータにアクセス（読み書き）があると、「このデータはまだ需要がある(これからもアクセスされる）」と判断されて、冷却期間がリセットされ、引き続きプライマリストレージに留まります。もし頻繁にアクセスされるデータであれば、ずっとSSDに残り続けることになります。
階層化ポリシーに基づき自動的に「コールド」へ移動（キャパシティプールへの階層化）
冷却期間が経過し、かつアクセスがなかったデータは、「これはもうあまり使われないデータ（コールドデータ）」と判断されます。すると、FSx for NetApp ONTAPの内部で、そのデータを自動的にキャパシティプールストレージ（S3ベース）に移動させます。
この移動は、ONTAPがデータを「ブロック」という単位で管理しているために可能な仕組みです。データはブロックごとにアクセス頻度が監視され、ボリューム全体ではなく、アクセス頻度が低いブロックだけがキャパシティプールへ移動します。これにより、SSDの容量を効率的に使い、ホットなデータだけをSSDに残すことができます。
必要になったら「ホット」に戻る（プライマリストレージへの書き込み）
キャパシティプールに移動したデータに、後からアクセスがあった場合はどうなるでしょう？ FSx for NetApp ONTAPは、そのアクセスを検知すると、自動的にデータをキャパシティプールからプライマリストレージに読み戻してくれます。 ただし、ウイルス対策スキャン等で順番に読み取られる場合は、コールドのままキャパシティプール階層に残ります。 ランダムアクセスが「ホット」としてマークされるわけです。
この一連の流れが、階層化ポリシーと呼ばれる「どのデータ範囲を、いつまでアクセスがなかったら、階層化するか」をポリシーとして設定することで、実現可能になります。
階層化ポリシーについて
FSx for NetApp ONTAPでは、階層化ポリシーとして以下４パターンを設定可能です。
- Auto（自動）
- Snapshot Only（スナップショットのみ）
- All（すべて）
- None（なし）
Auto（自動）
Amazon FSxコンソールでボリュームを作るときに標準で設定されるポリシーです。 上述した階層化の仕組みがよしなに行われます。
Snapshot Only（スナップショットのみ）
このポリシーは、スナップショットデータだけをキャパシティプールのストレージ階層に移動します。 Amazon FSx API、AWS CLI、または NetApp ONTAP CLI を使ってボリュームを作成するときに標準で設定されるポリシーです。
All（すべて）
このポリシーでは、すべてのユーザーデータとスナップショットデータを「コールド」として扱い、キャパシティプール階層に保存します。 データが読み込まれても、コールドのままでプライマリストレージには戻されません。 「All（すべて）」の階層化ポリシーを使ってデータを書き込むと、最初はSSD階層に保存され、その後、自動的にキャパシティプールに移されます。 すでにデータが入っているボリュームにこのポリシーを適用した場合も、既存データがSSDからキャパシティプールへ移動されます。 なお、ファイルのメタデータ（名前や属性など）は常にプライマリストレージ階層に残ります。
None（なし）
このポリシーでは、ボリューム内のすべてのデータをプライマリストレージにとどめ、キャパシティプールには移動しないようにします。 もし他のポリシーを使っていて、あとからこのポリシーに切り替えた場合は、キャパシティプールにあるデータ（スナップショットを含む）が自動的にプライマリストレージに戻されます。 ただし、この移行は、SSDの使用率が90%未満で、cloud retrieval policyが「promote」または「on-read」に設定されているときにだけ行われます。 この移行処理は、対象のデータを読み取ることで早めることもできます。
階層化ポリシーのベストプラクティス
ベストプラクティスとして、長期間キャパシティプールに保存するデータを移す場合は、ボリュームに「自動」階層化ポリシーを使うのがおすすめとされています。 「自動」階層化では、データはすぐに移動されるのではなく、まず最低数日間はSSDストレージ階層に保管されます（この期間はボリュームの冷却期間によって決まります）。
階層化のしきい値について
ファイルシステム全体のプライマリストレージの使用率がどのくらいになったら、ONTAPがデータの階層化動作をどう管理するかを決めるルールです。 このしきい値は、ファイルシステム全体のSSDストレージの使用状況によって自動的に適用されます。FSx for NetApp ONTAPは、このしきい値に基づいてデータをキャパシティプールへ移動させたり、読み戻しを制限したりします。
注意点として、FSx for NetApp ONTAPのSSDストレージ容量使用率は、80%を超えないようにするのがベストプラクティスとされています。 これにより、階層化がスムーズに機能し、新しいデータの書き込みや読み込みのパフォーマンスも適切に保たれます。 もし使用率が常に80%を超えているようなら、SSDストレージの容量を増やしたり、IOPSを調整することを検討しましょう。
FSx for NetApp ONTAPでは、主に以下のSSDストレージ使用率のしきい値を使って、ボリュームの階層化を管理しています。
SSDストレージ階層の使用率が 50% 以下
この状態は、SSDストレージが「まだまだ余裕」と見なされます。この場合、[All]（すべて）階層化ポリシーを使っているボリュームだけが、積極的にキャパシティプールへデータを移動させます。 [Auto]（自動）ポリシーや[Snapshot-only]（スナップショット専用）ポリシーが適用されているボリュームでは、このしきい値の範囲内ではデータの階層化は行われません。つまり、SSDにデータが置かれたままになります。
SSDストレージ階層の使用率が 50% 以上
SSDの使用率が50%を超えると、「そろそろ空きを確保し始めるか」という状態に入ります。 [Auto]（自動）および[Snapshot-only]（スナップショット専用）の階層化ポリシーが適用されたボリュームで、設定された冷却期間が経過したデータが、 この段階でキャパシティプールへと階層化され始めます。これにより、SSDの空き容量を適切に維持しようとします。
SSDストレージ階層の使用率が 90% 以上
「かなりSSDがいっぱいになってきた」という状態です。 この段階になると、[Auto]（自動）および[Snapshot-only]（スナップショット専用）ポリシーを使用するボリュームに対して、キャパシティプールにある「コールドデータ」をSSDストレージ層に読み戻すことが制限されます。 つまり、アクセスがあってもSSDに戻さずに、キャパシティプールから直接読み込むように動作が変わります。これは、SSDの容量をこれ以上消費しないための安全策として行われます。
SSDストレージ階層の使用率が 98% 以上
「もうSSDの容量が限界だ」という状態です。このしきい値に達すると、階層化が行われなくなります。 具体的には、SSDからキャパシティプールへのデータ移動も、キャパシティプールからSSDへのデータの読み戻しも行われなくなります。 ストレージ階層からの読み取りは可能ですが、新しいデータの書き込みができません。こうなると、ファイルシステムの拡張や不要データの削除など、緊急の対応が必要になります。
おわりに
今回は、FSx for NetApp ONTAPのストレージ部分の機能についてまとめてみました。 この記事がどなたかのお役に立てれば幸いです。
