Amazon Linux 2023 のストレージ空き容量を CloudWatch Agent で監視する。

こんにちは。
カスタマーサクセス部の山本です。😺

Qiita のアドベントカレンダー、23 日目のお題は、久しぶりに EC2 の記事です。
23 日なので、Amazon Linux 2023 の記事にしてみました。

背景
CloudWatch Agent で監視できるメトリクス
- (参考) Windows
- Linux
  - 本記事で監視対象とするメトリクス disk_used_percent
CloudWatch Agent の導入
確認
- ストレージの空き容量を監視できるように修正

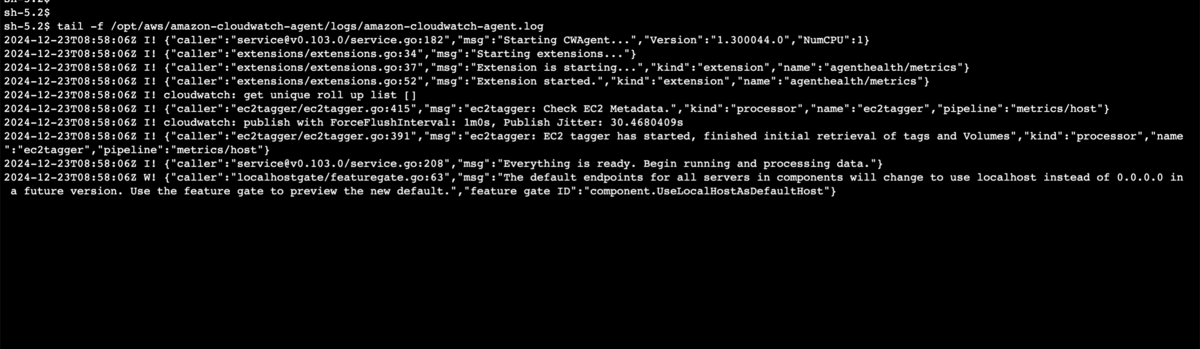

  - エージェントのログ
改めて確認

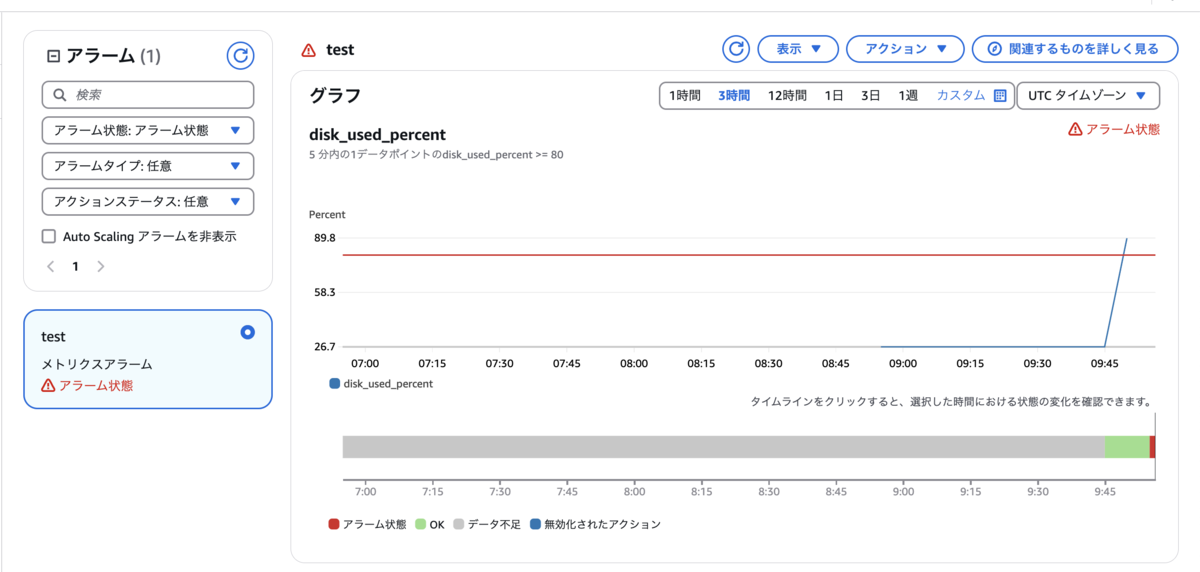

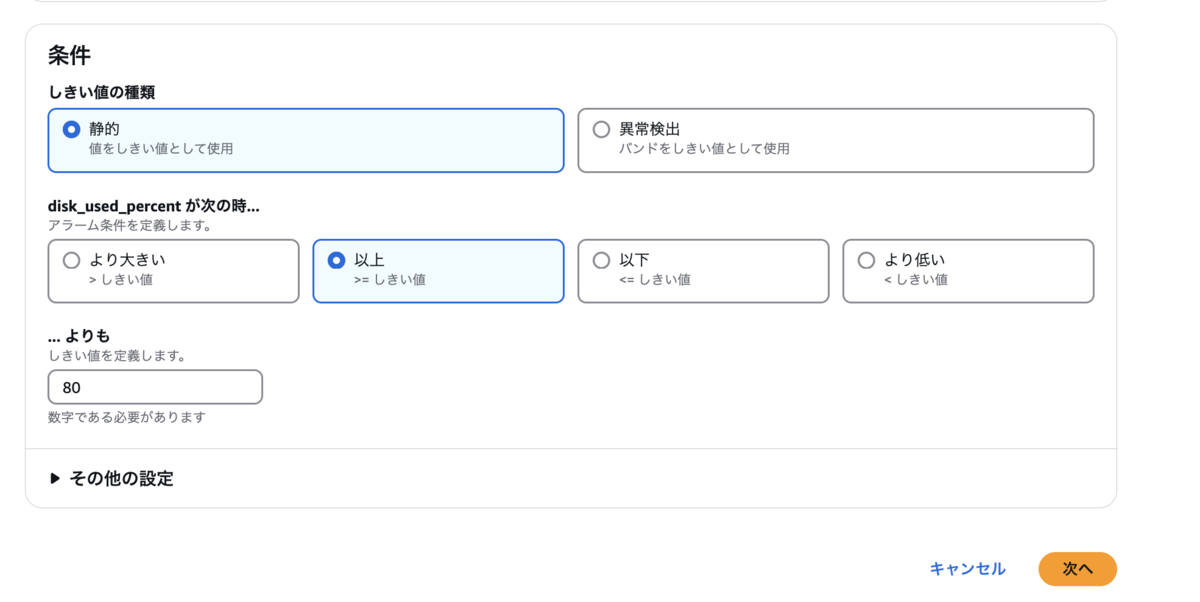

アラームの設定

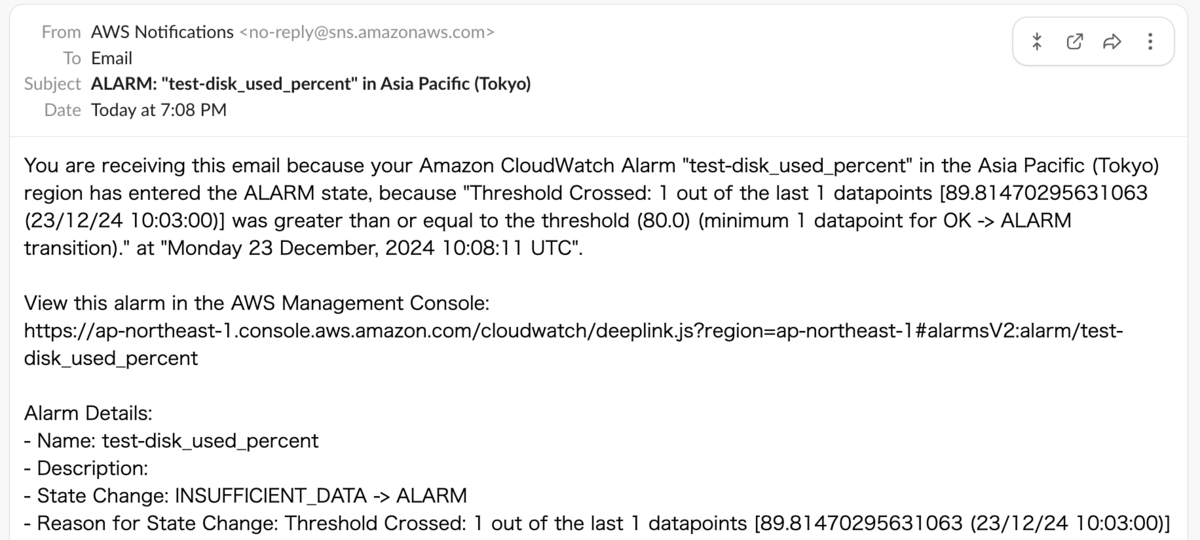

- 通知の確認
まとめ・感想
余談

背景

オンプレの DB から、Aurora に DB 移行を進めています。
一時的な EC2 を用意してデータを置いておき、変換処理をして Aurora に移行しています。
そんなある日、EC2 が起動しているものの、いつものように、Systems Manager から接続できません。

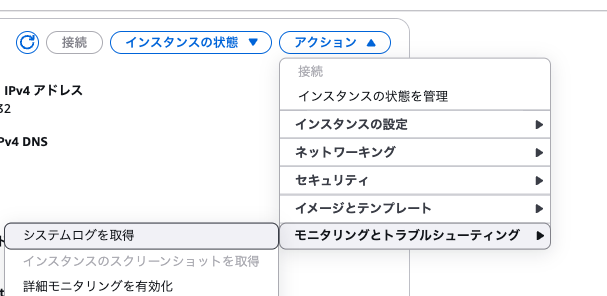

そこで、システムログを見てみましょう。

ストレージの空き領域がないため、cloud-init の起動に失敗しているようです。
cloud-init[1706]: OSError: [Errno 28] No space left on device
レスキュー用のインスタンスを用意してストレージを拡張し、OS を再び起動することで、解決はできそうです。
今後も同じことが起きるかもしれないので、CloudWatch Agent を使って、ストレージの空き容量を監視し、80 % を超えてきたら通知するようにしてみましょう。
本記事は、CloudWatch Agent を導入し、ストレージの空き容量を監視することについて記載します。

CloudWatch Agent で監視できるメトリクス

(参考) Windows

ドキュメント：CloudWatch エージェントにより収集されるメトリクスを見ると、Windows と Linux で異なるようです。
Windows では、「パフォーマンスモニター」の「カウンター」に関連するメトリクスを取得できます。
\Processor(_Total)\% Processor Time などです。
参考：パフォーマンスデータの収集

Linux

Linux では、以下のドキュメントの表に記載のメトリクスを監視できます。

Linux および macOS インスタンスで CloudWatch エージェントにより収集されるメトリクス

抜粋すると、主に CPU 、メモリー、ディスク、ネットワーク、プロセスの情報が取れそうです。
インフラの監視としては十分です。

cpu_time_active
cpu_time_guest
cpu_time_guest_nice
cpu_time_idle
cpu_time_iowait
cpu_time_irq
cpu_time_nice
cpu_time_softirq
cpu_time_steal
cpu_time_system
cpu_time_user
cpu_usage_active
cpu_usage_guest
cpu_usage_guest_nice
cpu_usage_idle
cpu_usage_iowait
cpu_usage_irq
cpu_usage_nice
cpu_usage_softirq
cpu_usage_steal
cpu_usage_system
cpu_usage_user
disk_free
disk_inodes_free
disk_inodes_total
disk_inodes_used
disk_total
disk_used
disk_used_percent
diskio_io_time
diskio_iops_in_progress
diskio_read_bytes
diskio_read_time
diskio_reads
diskio_write_bytes
diskio_write_time
diskio_writes
ethtool_bw_in_allowance_exceeded
ethtool_bw_out_allowance_exceeded
ethtool_conntrack_allowance_exceeded
ethtool_linklocal_allowance_exceeded
ethtool_pps_allowance_exceeded
mem_active
mem_available
mem_available_percent
mem_buffered
mem_cached
mem_free
mem_inactive
mem_total
mem_used
mem_used_percent
net_bytes_recv
net_bytes_sent
net_drop_in
net_drop_out
net_err_in
net_err_out
net_packets_recv
net_packets_sent
netstat_tcp_close
netstat_tcp_close_wait
netstat_tcp_closing
netstat_tcp_established
netstat_tcp_fin_wait1
netstat_tcp_fin_wait2
netstat_tcp_last_ack
netstat_tcp_listen
netstat_tcp_none
netstat_tcp_syn_recv
netstat_tcp_syn_sent
netstat_tcp_time_wait
netstat_udp_socket
processes_blocked
processes_dead
processes_idle
processes_paging
processes_running
processes_sleeping
processes_stopped
processes_total
processes_total_threads
processes_wait
processes_zombies
swap_free
swap_used
swap_used_percent

本記事で監視対象とするメトリクス `disk_used_percent`

「ストレージの空き容量を監視し、80 % を超えてきたら通知する」ためには、「ディスクスペース合計に対する使用済みの割合。」を示すdisk_used_percent が適していそうです。

CloudWatch Agent の導入

CloudWatch エージェントをインストールするを参考にすると、以下のインストールコマンドでインストールできます。

sudo yum install amazon-cloudwatch-agent

また、EC2 のインスタンスプロファイルには、以下の AWS 管理ポリシーがあると十分な権限になりそうです。

CloudWatchAgentServerPolicy

プライベートサブネットの EC2 の場合、以下の VPC エンドポイントが必要みたいです。

com.amazonaws.ap-northeast-1.monitoring
com.amazonaws.ap-northeast-1.ec2

インストーラが S3 バケット上で公開されているので、S3 のゲートウェイ型 VPC エンドポイントもあると良いです。

com.amazonaws.ap-northeast-1.s3

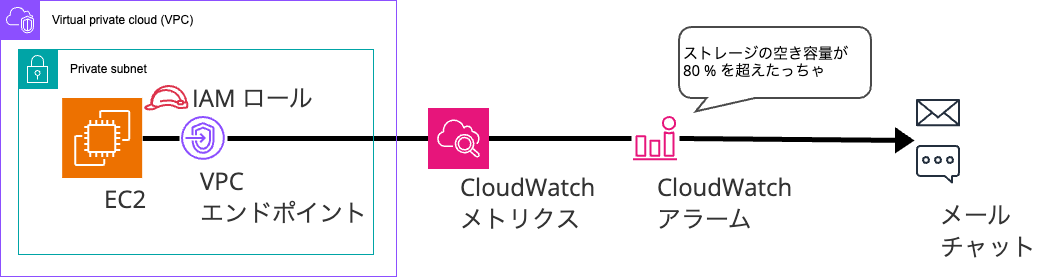

構成図

以下のような構成にします。

環境

Amazon Linux 2023
- ami-023ff3d4ab11b2525
  - al2023-ami-2023.6.20241121.0-kernel-6.1-x86_64
Systems Manager の Session Manager を使用して、導入作業を実施する
インスタンスタイプ
- t2.micro
  - CloudWatch Agent を導入するために必要な CPU 数やメモリ量に関しては、ドキュメントがないため最小構成
  - 本当は t3 系が新しくておすすめです

いざ、導入

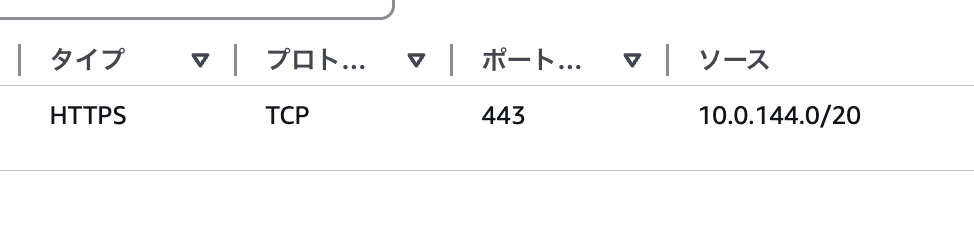

VPC エンドポイントを作り、セキュリティグループでは EC2 からの HTTPS アクセスを許可しました。

com.amazonaws.ap-northeast-1.monitoring
com.amazonaws.ap-northeast-1.ec2

CloudWatch Agent のインストールモジュールは S3 バケット上で公開されているので、S3 の VPC エンドポイント（無料のゲートウェイ型のもの）も作りました。
参考：コマンドラインを使用して CloudWatch エージェントをダウンロードおよび設定する - Amazon CloudWatch

com.amazonaws.ap-northeast-1.s3

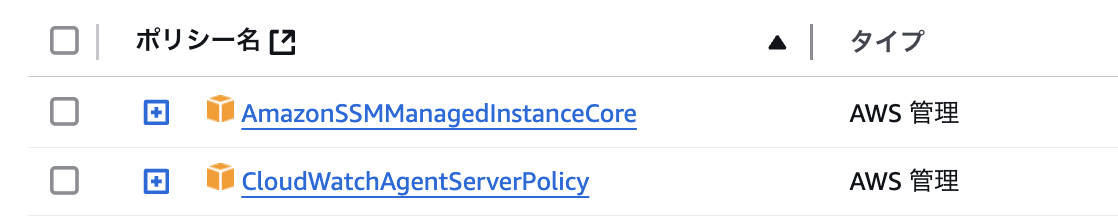

EC2 のインスタンスプロファイルに、IAM ポリシー CloudWatchAgentServerPolicy を付与しました。（下）

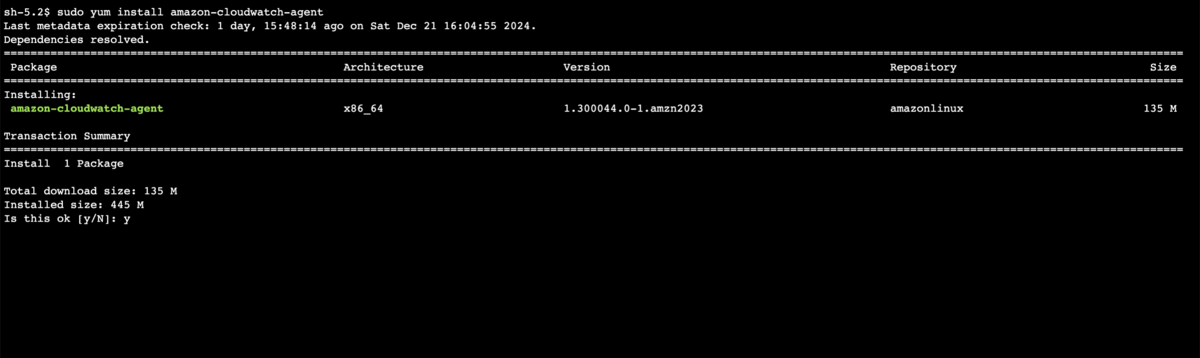

インストールしましょう。

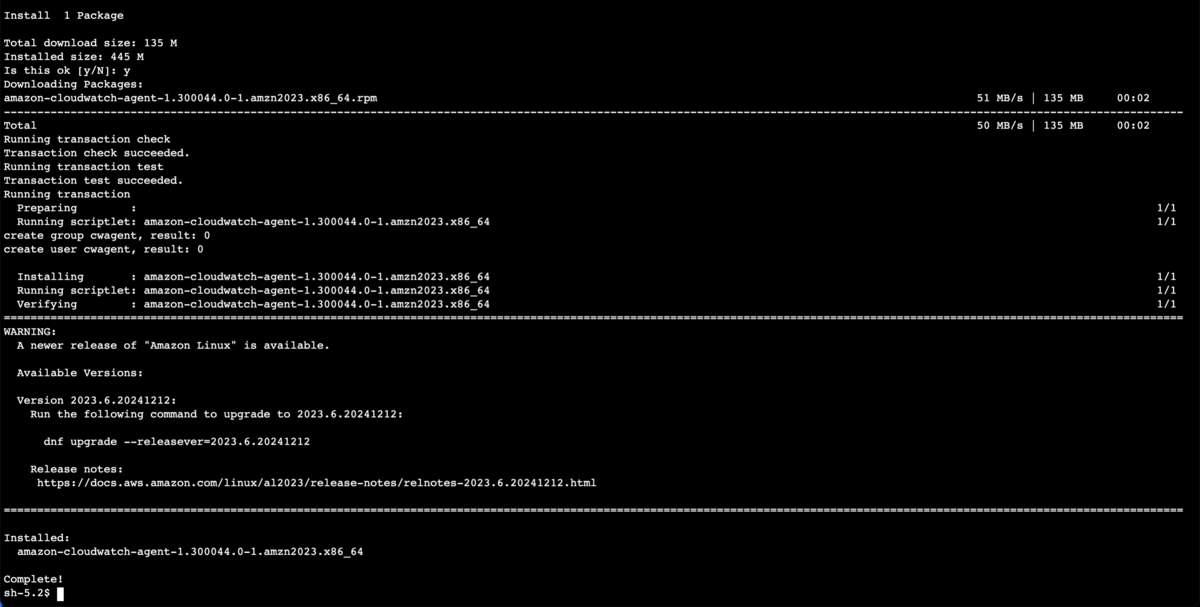

sudo yum install amazon-cloudwatch-agent

インストールできました。

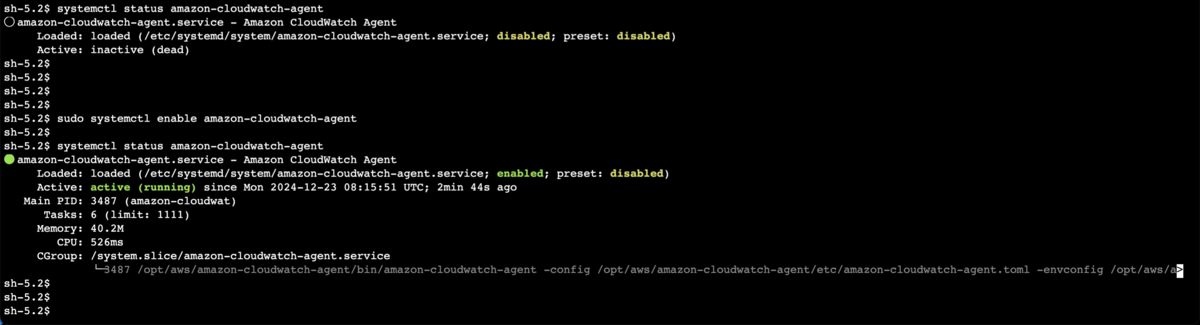

サービスが disable （無効）なので、有効にしましょう。
有効化：sudo systemctl enable amazon-cloudwatch-agent
確認：systemctl status amazon-cloudwatch-agent

気づいたこと

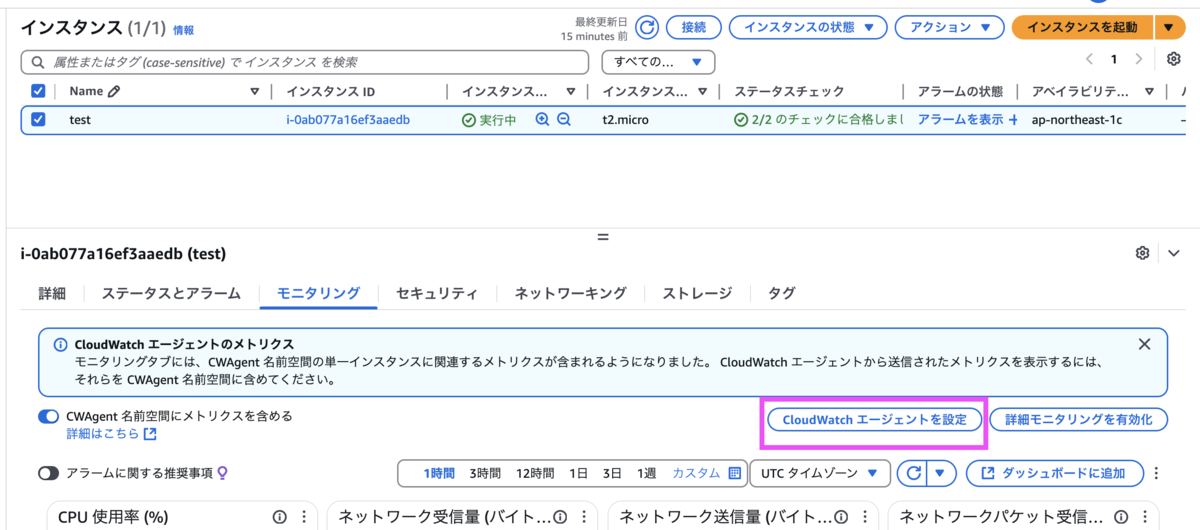

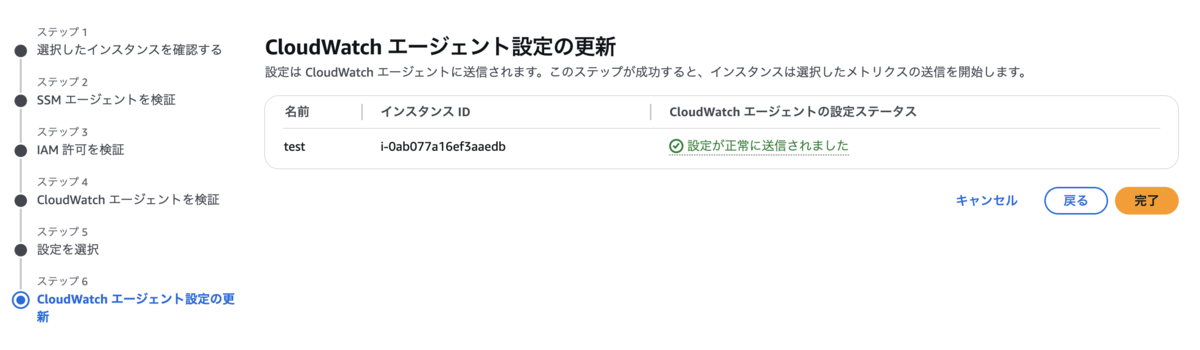

EC2 インスタンスの「モニタリング」タブに「CloudWatch エージェントを設定」ボタンがあり、導入で行った操作をここで全部ポチポチできました。

メトリクスの設定も変更できます。

簡単ですね。素晴らしいです。

確認

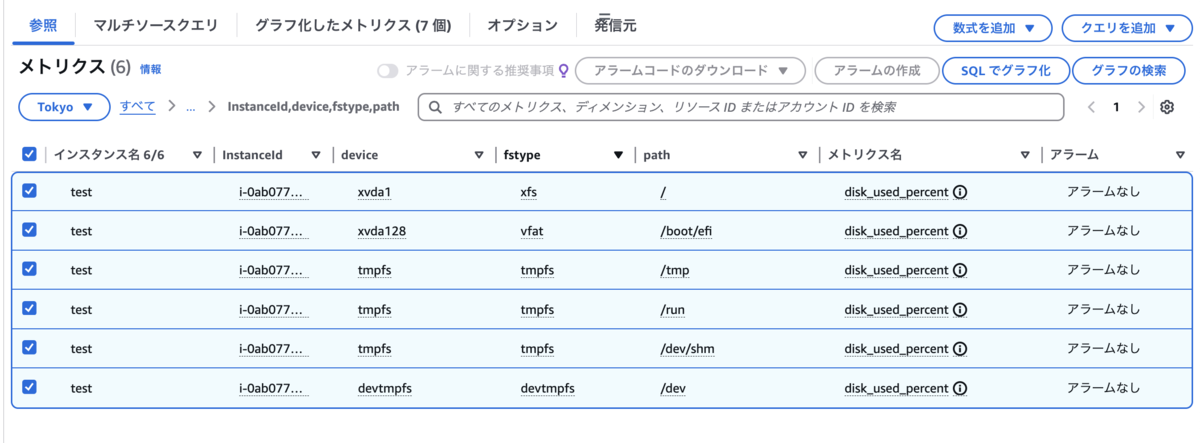

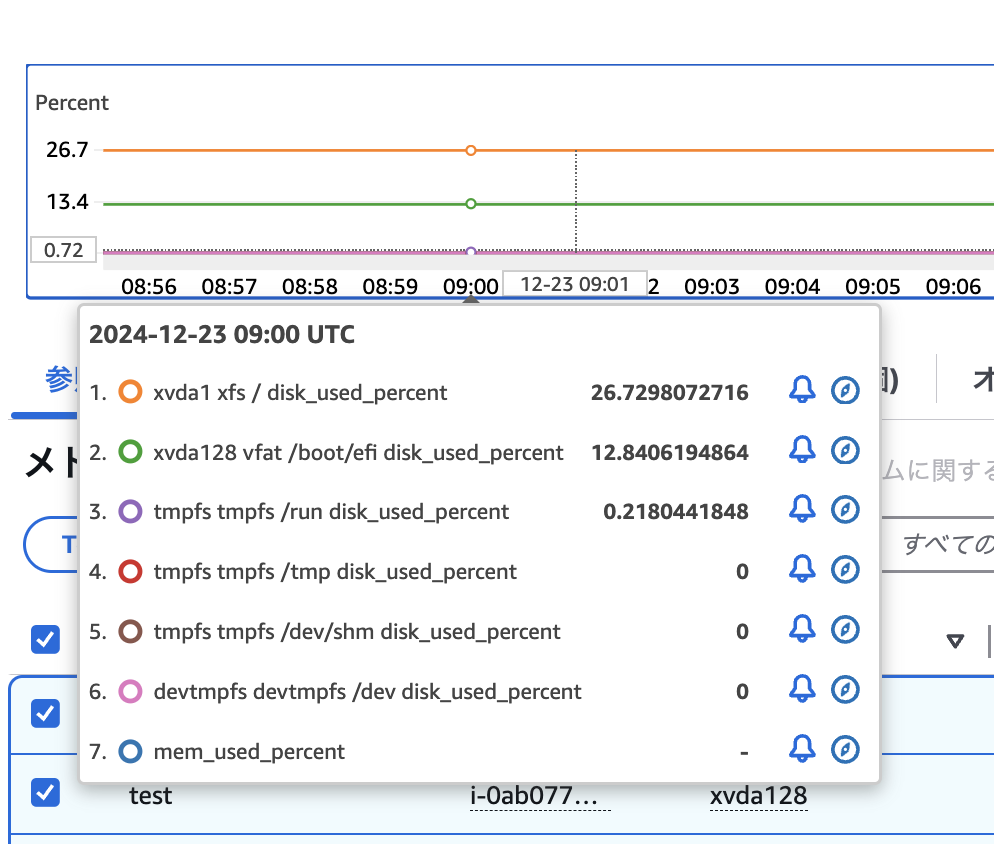

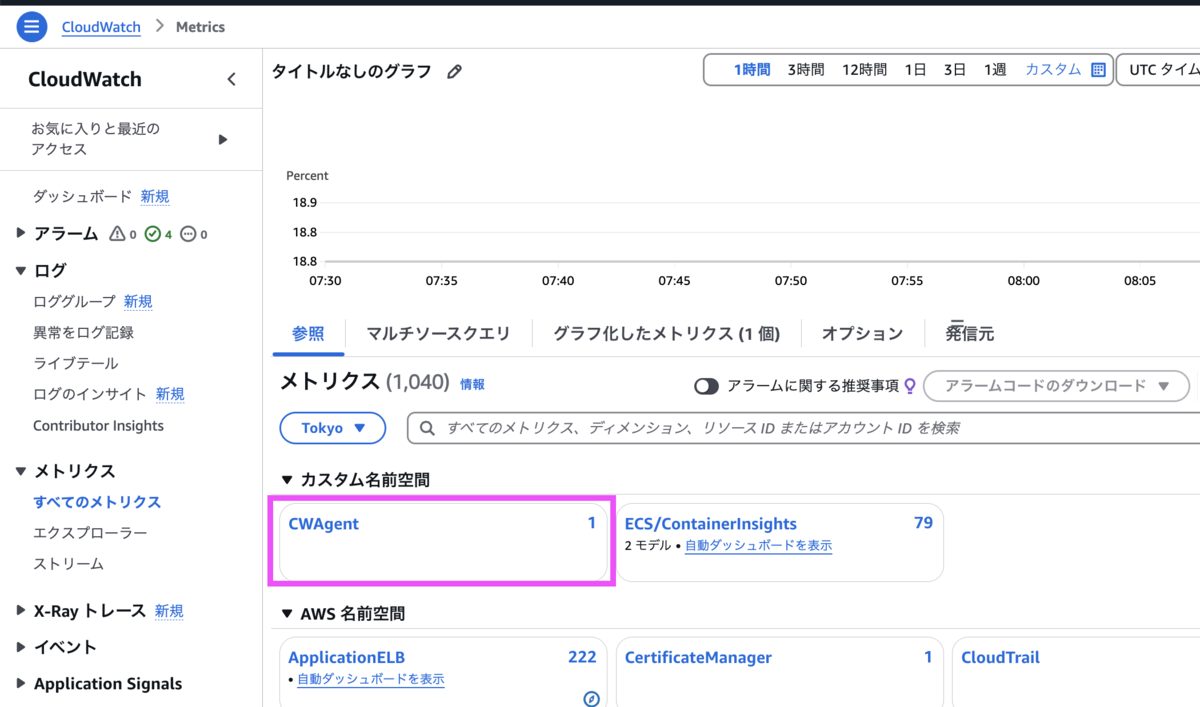

CloudWatch のサービス画面にいき、「すべてのメトリクス」画面を開きます。
CWAgent という名前空間に、メトリクスが出ています。

初期状態では mem_used_percent というメトリクスのみ存在します。

ストレージの空き容量を監視できるように修正

「ディスクスペース合計に対する使用済みの割合。」を示すdisk_used_percent をメトリクスにしたいので設定変更をします。
設定ファイルは、以下の場所にありました。ファイル名はインストールを実施したユーザー名(ssm) が接頭についています。

フォルダ：/opt/aws/amazon-cloudwatch-agent/etc/amazon-cloudwatch-agent.d/
ファイル名：ssm_EC2-Custom-Metrics-e48d441a-b3b0-4d2d-a367-486d7f9fdd8f

なお、このフォルダにある設定ファイルを全て読み込んでいるそうです。

参考：CloudWatch エージェント設定ファイルの管理 - AWS 規範ガイダンス

Linux の場合、 CloudWatch 設定ディレクトリはにあります/opt/aws/amazon-cloudwatch-agent/etc/amazon-cloudwatch-agent.d。
CloudWatch エージェントを起動すると、エージェントはこれらのディレクトリにある各ファイルを自動的に追加して、 CloudWatch 複合設定ファイルを作成します。

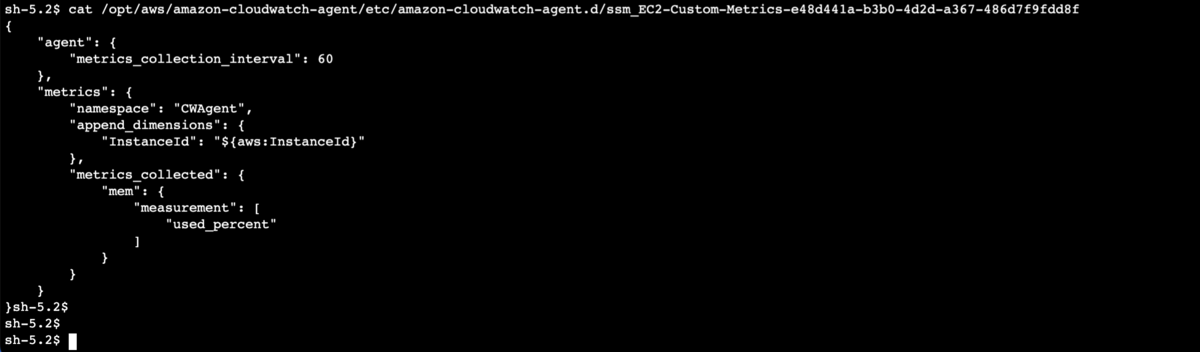

中身：

{
    "agent": {
        "metrics_collection_interval": 60
    },
    "metrics": {
        "namespace": "CWAgent",
        "append_dimensions": {
            "InstanceId": "${aws:InstanceId}"
        },
        "metrics_collected": {
            "mem": {
                "measurement": [
                    "used_percent"
                ]
            }
        }
    }
}

メモリ使用率しか取得していません。

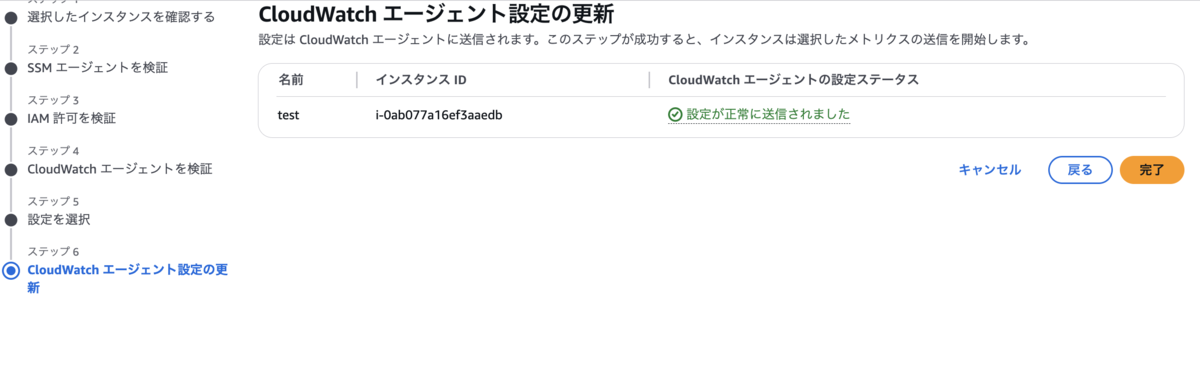

せっかくなので、EC2 インスタンスの「モニタリング」タブにある「CloudWatch エージェントを設定」ボタンから設定を変えてみます。

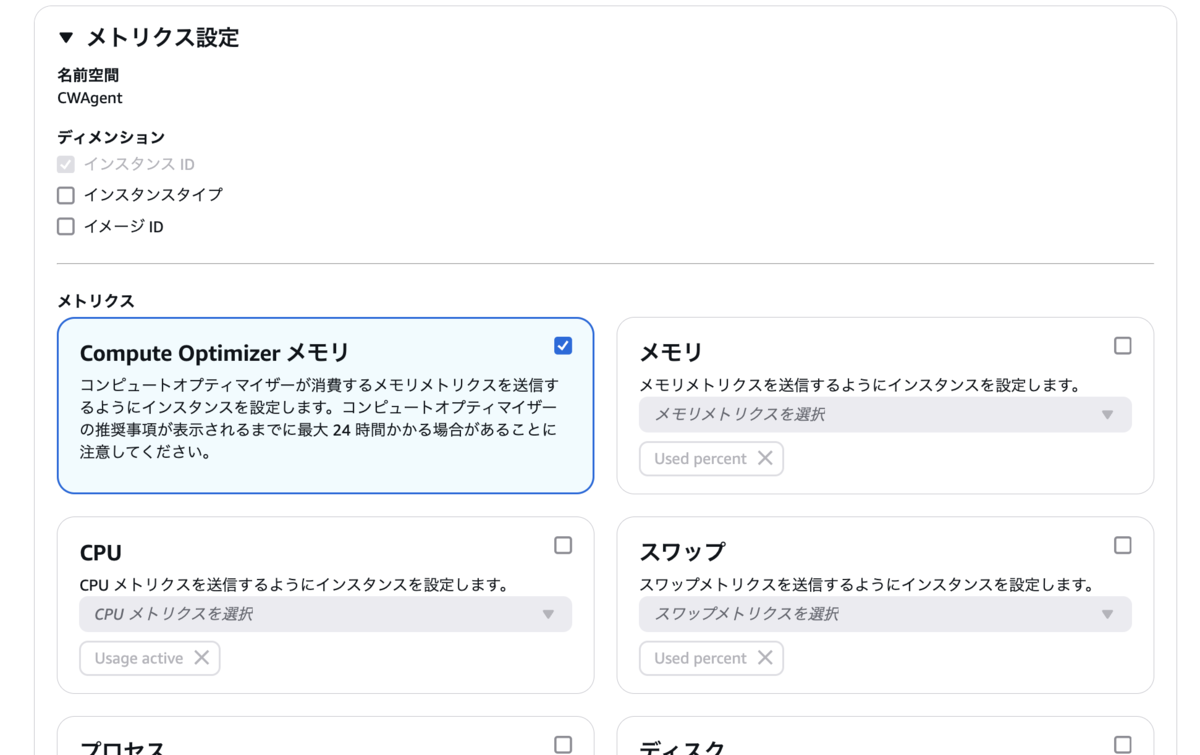

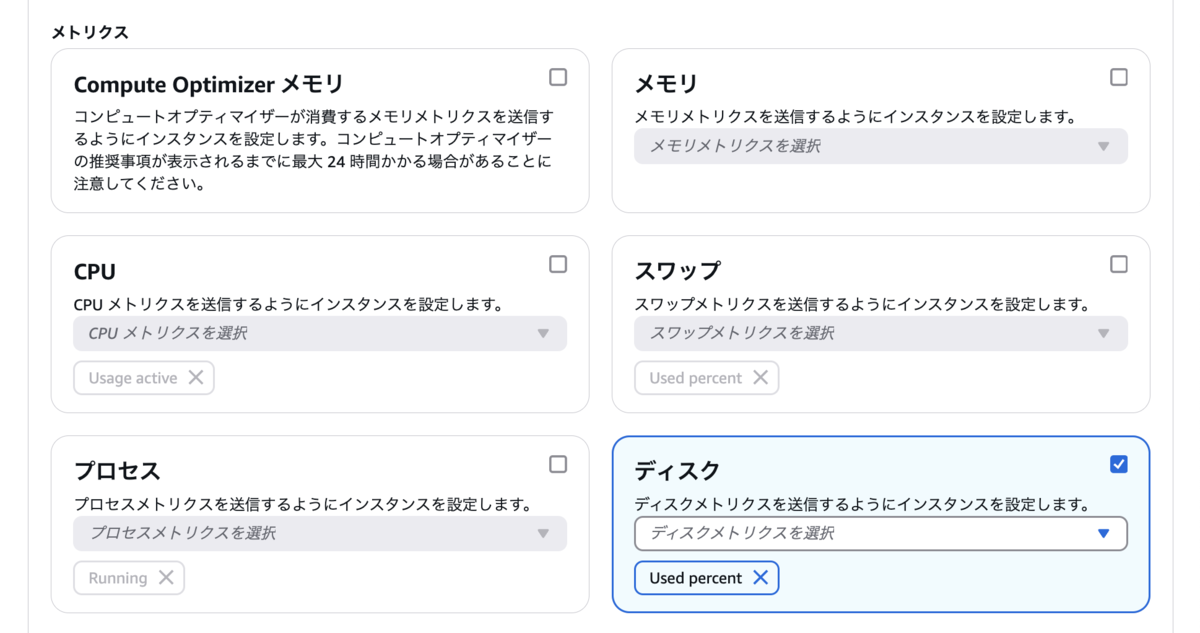

「Compute Optimizer メモリ」を外し、「ディスク」にチェックします。

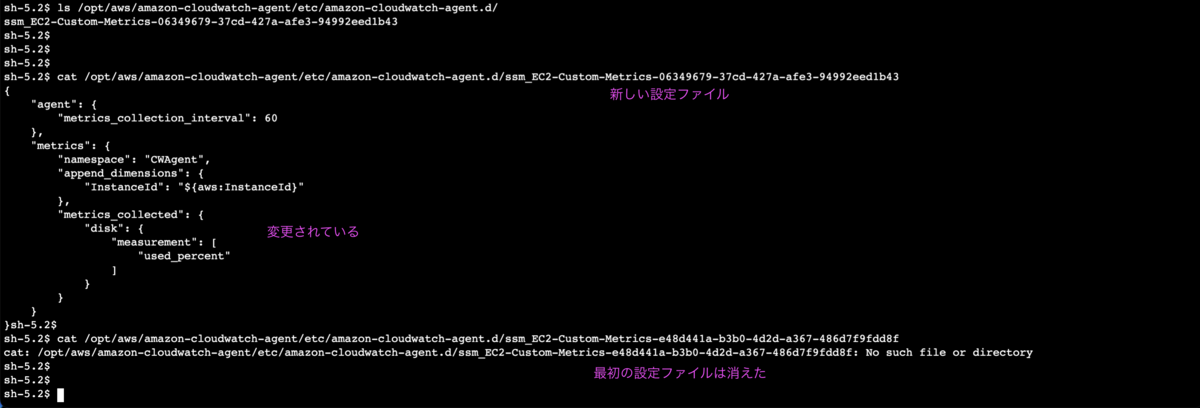

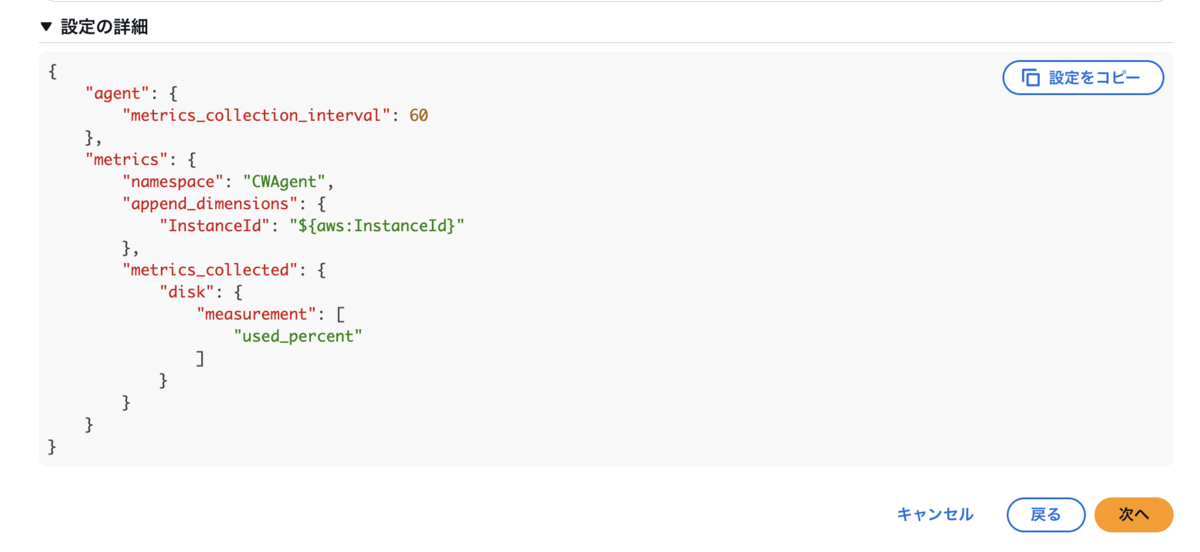

設定ファイルは以下のようになります。便利ですね。

{
    "agent": {
        "metrics_collection_interval": 60
    },
    "metrics": {
        "namespace": "CWAgent",
        "append_dimensions": {
            "InstanceId": "${aws:InstanceId}"
        },
        "metrics_collected": {
            "disk": {
                "measurement": [
                    "used_percent"
                ]
            }
        }
    }
}
