2024年12月1日、 Amazon Elastic Kubernetes Service (Amazon EKS) の Auto Mode が発表されました。
これは、Kubernetes クラスターのコンピューティング、ストレージ、およびネットワーキングの管理を完全に自動化する新機能で、いくつかの特徴があります。
今回は、その中で、
* 効率性 * アプリケーション可用性 * アップグレード
について、実際に動作を確認してみました。
EKS Auto Mode の特徴
Kubernetes クラスター管理の合理化:
- EKS 自動モードは、運用オーバーヘッドを最小限に抑えながら本番環境対応のクラスターを提供することで、EKS 管理を合理化します。
- EKS 自動モードを使用すると、EKS に関する深い専門知識を必要とせずに、要求の厳しい動的なワークロードを自信を持って実行できます。
効率性:
- EKS 自動モードは、NodePool とワークロード要件によって定義された柔軟性を遵守しながらコストを計算するように設計されています。
- また、未使用のインスタンスを終了し、ワークロードを他のワーカーノードに統合して、コスト効率を向上させます。
アプリケーションの可用性:
- EKS 自動モードでは、Kubernetes アプリケーションの需要に基づいて EKS クラスター内のワーカーノードが動的に追加または削除されます。
- これにより、手動での容量計画の必要性が最小限に抑えられ、アプリケーションの可用性が確保されます。
セキュリティ:
- EKS 自動モードでは、ワーカーノードに対して不変として扱われる AMI を使用します。
- これらの AMI は、ロックダウンされたソフトウェアを強制し、SELinux の強制アクセス制御を有効にし、読み取り専用のルートファイルシステムを提供します。
- さらに、EKS 自動モードで起動されたワーカーノードの最大有効期間は 21 日間 (短縮可能) で、その後は自動的に新しいワーカーノードに置き換えられます。
- このアプローチは、多くのお客様がすでに採用しているベストプラクティスに沿って、定期的にワーカーノードを循環させることでセキュリティ体制を強化します。
自動アップグレード:
- EKS 自動モードでは、構成されたポッド中断予算 (PDB) とワーカーノードプール中断予算 (NDB) を尊重しながら、Kubernetes クラスター、ワーカーノード、および関連コンポーネントを最新のパッチで最新の状態に保ちます。
- 最大 21 日間の有効期間では、PDB をブロックしたり、その他の構成によって更新が妨げられたりする場合は、介入が必要になることがあります。
管理対象コンポーネント:
- EKS 自動モードには、Kubernetes と AWS クラウド機能がコアコンポーネントとして含まれており、通常はアドオンとして管理する必要があります。
- これには、ポッド IP アドレスの割り当て、ポッド ネットワーク ポリシー、ローカル DNS サービス、GPU プラグイン、ヘルス チェッカー、EBS CSI ストレージの組み込みサポートが含まれます。
カスタマイズ可能な NodePool と NodeClass :
- ワークロードでストレージ、コンピューティング、またはネットワーク構成の変更が必要な場合は、EKS 自動モードを使用してカスタム NodePool と NodeClass を作成できます。
- デフォルトの NodePool と NodeClass は編集できませんが、特定の要件を満たすために、デフォルトの構成とともに新しいカスタム NodePool または NodeClass を追加できます。
動作確認の結果
効率性について
- クラスタ作成直後、最初のアプリ（Pod)起動時にはじめてワーカノードが確保されます。
- その後、Podを削除し「未使用のインスタンスが終了」することが確認できました。
アプリケーション可用性について
- ポッド水平スケール型アプリの負荷増に伴い、必要に応じてワーカノードが追加されることを確認しました。
- 上記の「効率性」と合わせて、アプリケーション需要に応じて、必要なリソースが確保されることを確認できました。
アップグレードについて
- コンソール画面よりアップデートをクリックすることで、マスターノードからワーカノードまで自動でアップグレードされることを確認できました。
- この時、PDBで指定したアプリの可用性を維持した状態で、新たにアップグレード後のワーカノードでPodが再起動され、再起動が完了した後、アップグレード前のワーカノードが削除されることが確認できました。
[追加]Kubernetes クラスター管理の合理化
- 以上より、クラスタ管理の合理化という点で進化を伺わせる結果となりました。
（再掲）
- EKS 自動モードは、運用オーバーヘッドを最小限に抑えながら本番環境対応のクラスターを提供することで、EKS 管理を合理化します。
- EKS 自動モードを使用すると、EKS に関する深い専門知識を必要とせずに、要求の厳しい動的なワークロードを自信を持って実行できます。
動作確認の内容
クラスターの作成
作成にはマネジメントコンソールを利用しました。詳細手順は割愛します。詳細を知りたい方は公式ドキュメントを参照願います。
作成したクラスタの環境を構成します
[cloudshell-user@ip-10-134-24-146 ~]$ aws eks update-kubeconfig --name "${CLUSTER_NAME}"
Added new context arn:aws:eks:ap-northeast-1:account-id:cluster/interesting-funk-otter to /home/cloudshell-user/.kube/config
効率性の確認
- クラスター作成直後のリソース状態を確認してみます。
- 従来（通常）参照できた kube-system ネームスペース内のリソースやワーカーノードは確認できません。
[cloudshell-user@ip-10-134-24-146 ~]$ kubectl get po -A No resources found [cloudshell-user@ip-10-134-24-146 ~]$ kubectl get po -n kube-system No resources found in kube-system namespace.
[cloudshell-user@ip-10-134-24-146 ~]$ kubectl get node No resources found
- この状態で、NGINXのPodを作成してみます。
[cloudshell-user@ip-10-132-90-84 ~]$ kubectl run nginx --image=nginx pod/nginx created [cloudshell-user@ip-10-132-90-84 ~]$ kubectl get po NAME READY STATUS RESTARTS AGE nginx 0/1 Pending 0 10s [cloudshell-user@ip-10-132-90-84 ~]$ kubectl get po NAME READY STATUS RESTARTS AGE nginx 0/1 Pending 0 14s [cloudshell-user@ip-10-132-90-84 ~]$ kubectl get po NAME READY STATUS RESTARTS AGE nginx 0/1 Pending 0 17s [cloudshell-user@ip-10-132-90-84 ~]$ kubectl get po NAME READY STATUS RESTARTS AGE nginx 0/1 Pending 0 20s [cloudshell-user@ip-10-132-90-84 ~]$ kubectl get node NAME STATUS ROLES AGE VERSION i-11111111111111111 Ready <none> 5s v1.31.1-eks-1b3e656 [cloudshell-user@ip-10-132-90-84 ~]$ kubectl get po NAME READY STATUS RESTARTS AGE nginx 0/1 ContainerCreating 0 34s [cloudshell-user@ip-10-132-90-84 ~]$ kubectl get po NAME READY STATUS RESTARTS AGE nginx 0/1 ContainerCreating 0 38s [cloudshell-user@ip-10-132-90-84 ~]$ kubectl get po NAME READY STATUS RESTARTS AGE nginx 0/1 ContainerCreating 0 45s [cloudshell-user@ip-10-132-90-84 ~]$ kubectl get po NAME READY STATUS RESTARTS AGE nginx 1/1 Running 0 52s
Pod起動直後、PodはPending 状態で、その後ワーカーノードが確保された段階で、ContaineCreateting となり、52秒後には Running となります。
Podが起動されて、はじめて i-11111111111111111 ワーカーノードが作成されました。需要に応じてリソースが確保されています。
Podを削除すると、しばらくしてワーカーノードも削除されます。
[cloudshell-user@ip-10-132-90-84 ~]$ kubectl delete po nginx pod "nginx" deleted [cloudshell-user@ip-10-132-90-84 ~]$ kubectl get po No resources found in default namespace. [cloudshell-user@ip-10-132-90-84 ~]$ kubectl get node NAME STATUS ROLES AGE VERSION i-11111111111111111 Ready <none> 8m v1.31.1-eks-1b3e656 [cloudshell-user@ip-10-132-90-84 ~]$ kubectl get node NAME STATUS ROLES AGE VERSION i-11111111111111111 Ready <none> 8m4s v1.31.1-eks-1b3e656 [cloudshell-user@ip-10-132-90-84 ~]$ kubectl get node NAME STATUS ROLES AGE VERSION i-11111111111111111 Ready <none> 8m8s v1.31.1-eks-1b3e656 [cloudshell-user@ip-10-132-90-84 ~]$ kubectl get node NAME STATUS ROLES AGE VERSION i-11111111111111111 Ready <none> 8m11s v1.31.1-eks-1b3e656 [cloudshell-user@ip-10-132-90-84 ~]$ kubectl get node NAME STATUS ROLES AGE VERSION i-11111111111111111 Ready <none> 8m18s v1.31.1-eks-1b3e656 [cloudshell-user@ip-10-132-90-84 ~]$ kubectl get node NAME STATUS ROLES AGE VERSION i-11111111111111111 Ready <none> 8m30s v1.31.1-eks-1b3e656 [cloudshell-user@ip-10-132-90-84 ~]$ kubectl get node NAME STATUS ROLES AGE VERSION i-11111111111111111 Ready <none> 8m46s v1.31.1-eks-1b3e656 [cloudshell-user@ip-10-132-90-84 ~]$ kubectl get node NAME STATUS ROLES AGE VERSION i-11111111111111111 Ready <none> 8m59s v1.31.1-eks-1b3e656 [cloudshell-user@ip-10-132-90-84 ~]$ kubectl get node NAME STATUS ROLES AGE VERSION i-11111111111111111 NotReady <none> 9m10s v1.31.1-eks-1b3e656 [cloudshell-user@ip-10-132-90-84 ~]$ kubectl get node NAME STATUS ROLES AGE VERSION i-11111111111111111 NotReady <none> 9m21s v1.31.1-eks-1b3e656 [cloudshell-user@ip-10-132-90-84 ~]$ kubectl get node No resources found
- 「未使用のインスタンスを終了」することが確認できました。
- なるほど、需要に合わせてリソースを確保することでコスト効率を向上させているとは、このことでしょうか。
アプリケーション可用性の確認
続いて、Auto Scale の動作を見ていきます。
テスト用に php-apache デプロイメントと同じ名前のサービスを作成します。
cat <<EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
name: php-apache
spec:
selector:
matchLabels:
run: php-apache
replicas: 1
template:
metadata:
labels:
run: php-apache
spec:
containers:
- name: php-apache
image: k8s.gcr.io/hpa-example
ports:
- containerPort: 80
resources:
limits:
cpu: 500m
requests:
cpu: 200m
---
apiVersion: v1
kind: Service
metadata:
name: php-apache
labels:
run: php-apache
spec:
ports:
- port: 80
selector:
run: php-apache
EOF
- php-apache デプロイメントに対して Horizontal Pod Auto Scaler (HPA) を作成します。（CPU使用率50%を超えると自動でスケール）
[cloudshell-user@ip-10-134-24-146 sample]$ kubectl autoscale deployment php-apache --cpu-percent=50 --min=1 --max=10 horizontalpodautoscaler.autoscaling/php-apache autoscaled
- 負荷生成用の load-generator デプロイメント を作成します。作成直後から負荷テストが実行されます。初期のレプリカ数は５．
cat <<EOF | kubectl apply -f -
apiVersion: apps/v1
kind: Deployment
metadata:
name: load-generator
spec:
replicas: 5
selector:
matchLabels:
app: load-generator
template:
metadata:
labels:
app: load-generator
spec:
containers:
- name: load-generator
image: alpine
command: ["/bin/sh", "-c"]
args:
- "apk add --no-cache curl && while true; do curl -s http://php-apache > /dev/null; done"
EOF
- より負荷を上げるために load-generator のレプリカ数を５０に拡大して実行します。
[cloudshell-user@ip-10-134-24-146 ~]$ kubectl scale deploy load-generator --replicas=50 deployment.apps/load-generator scaled
- ワーカーノードの状態を確認します。
[cloudshell-user@ip-10-134-24-146 ~]$ kubectl get node NAME STATUS ROLES AGE VERSION i-22222222222222222 Ready <none> 10m v1.30.5-eks-baa6d11 [cloudshell-user@ip-10-134-24-146 ~]$ kubectl get node NAME STATUS ROLES AGE VERSION i-22222222222222222 Ready <none> 10m v1.30.5-eks-baa6d11 [cloudshell-user@ip-10-134-24-146 ~]$ kubectl get node NAME STATUS ROLES AGE VERSION i-33333333333333333 Ready <none> 30s v1.30.5-eks-baa6d11 i-22222222222222222 Ready <none> 11m v1.30.5-eks-baa6d11
- テスト開始直後は、i-22222222222222222 ワーカーノード１台でしたが、レプリカ数の拡大で負荷が増加し２台目のワーカーノード i-33333333333333333 が作成されました。
- アプリケーションの需要に基づいて EKS クラスター内のワーカーノードが動的に追加されることを確認できました。
- これも、需要に合わせてリソースを確保することでコスト効率を向上させているポイントですね。
アップグレードの動作確認
最後にアップグレードの動作を確認します。

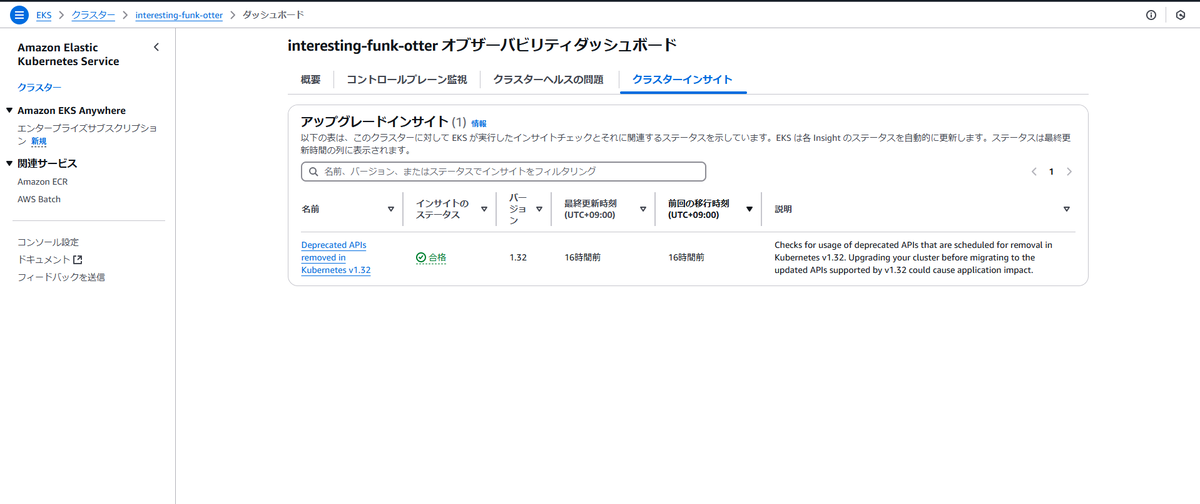

アップグレードインサイトを確認します。
アップグレードインサイト １件存在するようです。
インサイトステータス：合格
[cloudshell-user@ip-10-134-1-45 ~]$ aws eks list-insights --region ap-northeast-1 --cluster-name $CLUSTER
{
"insights": [
{
"id": "e93f18ce-bb38-43c5-8128-1fb4d9eff704",
"name": "Deprecated APIs removed in Kubernetes v1.32",
"category": "UPGRADE_READINESS",
"kubernetesVersion": "1.32",
"lastRefreshTime": "2024-12-11T07:54:58+00:00",
"lastTransitionTime": "2024-12-11T07:54:57+00:00",
"description": "Checks for usage of deprecated APIs that are scheduled for removal in Kubernetes v1.32. Upgrading your cluster before migrating to the updated APIs supported by v1.32 could cause application impact.",
"insightStatus": {
"status": "PASSING",
"reason": "No deprecated API usage detected within the last 30 days."
}
}
]
}
[cloudshell-user@ip-10-134-1-45 ~]$ aws eks describe-insight --region ap-northeast-1 --id e93f18ce-bb38-43c5-8128-1fb4d9eff704 --cluster-name $CLUSTER
{
"insight": {
"id": "e93f18ce-bb38-43c5-8128-1fb4d9eff704",
"name": "Deprecated APIs removed in Kubernetes v1.32",
"category": "UPGRADE_READINESS",
"kubernetesVersion": "1.32",
"lastRefreshTime": "2024-12-11T07:54:58+00:00",
"lastTransitionTime": "2024-12-11T07:54:57+00:00",
"description": "Checks for usage of deprecated APIs that are scheduled for removal in Kubernetes v1.32. Upgrading your cluster before migrating to the updated APIs supported by v1.32 could cause application impact.",
"insightStatus": {
"status": "PASSING",
"reason": "No deprecated API usage detected within the last 30 days."
},
"recommendation": "Update manifests and API clients to use newer Kubernetes APIs if applicable before upgrading to Kubernetes v1.32.",
"additionalInfo": {
"EKS update cluster documentation": "https://docs.aws.amazon.com/eks/latest/userguide/update-cluster.html",
"Kubernetes v1.32 deprecation guide": "https://kubernetes.io/docs/reference/using-api/deprecation-guide/#v1-32"
},
"resources": [],
"categorySpecificSummary": {
"deprecationDetails": [
{
"usage": "/apis/flowcontrol.apiserver.k8s.io/v1beta3/flowschemas",
"replacedWith": "/apis/flowcontrol.apiserver.k8s.io/v1/flowschemas",
"stopServingVersion": "1.32",
"startServingReplacementVersion": "1.29",
"clientStats": []
},
{
"usage": "/apis/flowcontrol.apiserver.k8s.io/v1beta3/prioritylevelconfigurations",
"replacedWith": "/apis/flowcontrol.apiserver.k8s.io/v1/prioritylevelconfigurations",
"stopServingVersion": "1.32",
"startServingReplacementVersion": "1.29",
"clientStats": []
}
]
}
}
}
ステータスが「合格 ( Passing ) 」となっているので、そのまま進めます。
IPアドレスの空きを確認します。
[cloudshell-user@ip-10-134-1-45 ~]$ aws ec2 describe-subnets --subnet-ids \
> $(aws eks describe-cluster --name ${CLUSTER} \
> --query 'cluster.resourcesVpcConfig.subnetIds' \
> --output text) \
> --query 'Subnets[*].[SubnetId,AvailabilityZone,AvailableIpAddressCount]' \
> --output table
---------------------------------------------------------
| DescribeSubnets |
+---------------------------+-------------------+-------+
| subnet-xxxxxxxxxxxxxxxxx | ap-northeast-1c | 4090 |
| subnet-yyyyyyyyyyyyyyyyy | ap-northeast-1a | 4090 |
+---------------------------+-------------------+-------+
- 十分に空きIPアドレスはあるようなので IAM ROle と Add-on を確認します。
[cloudshell-user@ip-10-134-1-45 ~]$ aws iam get-role --role-name ${ROLE_ARN##*/} \
> --query 'Role.AssumeRolePolicyDocument'
{
"Version": "2012-10-17",
"Statement": [
{
"Effect": "Allow",
"Principal": {
"Service": "eks.amazonaws.com"
},
"Action": [
"sts:AssumeRole",
"sts:TagSession"
]
}
]
}
[cloudshell-user@ip-10-134-1-45 ~]$ aws eks list-addons --cluster-name $CLUSTER
{
"addons": []
}
アップデートによるアプリへの影響を確認するため、テスト用の myapp でデプロイメントを作成します。
myapp には PDB（PodDisruptionBudget） を定義し最低でもに80%の可用性を確保します。
可用性を確認するために、myapp はレプリカ数を１０とします。
apiVersion: policy/v1
kind: PodDisruptionBudget
metadata:
name: myapp
spec:
minAvailable: "80%"
selector:
matchLabels:
app: myapp
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: myapp
spec:
replicas: 10
selector:
matchLabels:
app: myapp
template:
metadata:
labels:
app: myapp
spec:
containers:
- image: public.ecr.aws/eks-distro/kubernetes/pause:3.2
name: myapp
resources:
requests:
cpu: "1"
memory: 256M
topologySpreadConstraints:
- labelSelector:
matchLabels:
app: host-zone-spread
maxSkew: 2
topologyKey: kubernetes.io/hostname
whenUnsatisfiable: DoNotSchedule
- labelSelector:
matchLabels:
app: host-zone-spread
maxSkew: 2
topologyKey: topology.kubernetes.io/zone
whenUnsatisfiable: DoNotSchedule
- 上記をデプロイし、Pod がRuning状態になるのを待ちます。
[cloudshell-user@ip-10-132-66-135 sample]$ kubectl apply -f pdb.yaml poddisruptionbudget.policy/myapp created [cloudshell-user@ip-10-132-66-135 sample]$ kubectl apply -f myapp.yaml deployment.apps/myapp created [cloudshell-user@ip-10-132-66-135 sample]$ kubectl get node No resources found [cloudshell-user@ip-10-132-66-135 sample]$ kubectl get node No resources found [cloudshell-user@ip-10-132-66-135 sample]$ kubectl get pod NAME READY STATUS RESTARTS AGE myapp-5865fb57f-7rsqm 0/1 Pending 0 22s myapp-5865fb57f-9d6k6 0/1 Pending 0 22s myapp-5865fb57f-9g2js 0/1 Pending 0 22s myapp-5865fb57f-bdsvj 0/1 Pending 0 22s myapp-5865fb57f-h9rj9 0/1 Pending 0 22s myapp-5865fb57f-hp9g5 0/1 Pending 0 22s myapp-5865fb57f-r8dzc 0/1 Pending 0 22s myapp-5865fb57f-rp7kx 0/1 Pending 0 22s myapp-5865fb57f-sjwrm 0/1 Pending 0 22s myapp-5865fb57f-x2sdq 0/1 Pending 0 22s [cloudshell-user@ip-10-132-66-135 sample]$ kubectl get node No resources found [cloudshell-user@ip-10-132-66-135 sample]$ kubectl get node NAME STATUS ROLES AGE VERSION i-44444444444444444 Ready <none> 8s v1.30.5-eks-baa6d11 [cloudshell-user@ip-10-132-66-135 sample]$ kubectl get pod NAME READY STATUS RESTARTS AGE myapp-5865fb57f-7rsqm 0/1 ContainerCreating 0 38s myapp-5865fb57f-9d6k6 0/1 ContainerCreating 0 38s myapp-5865fb57f-9g2js 0/1 ContainerCreating 0 38s myapp-5865fb57f-bdsvj 0/1 ContainerCreating 0 38s myapp-5865fb57f-h9rj9 0/1 ContainerCreating 0 38s myapp-5865fb57f-hp9g5 0/1 ContainerCreating 0 38s myapp-5865fb57f-r8dzc 0/1 ContainerCreating 0 38s myapp-5865fb57f-rp7kx 0/1 ContainerCreating 0 38s myapp-5865fb57f-sjwrm 0/1 ContainerCreating 0 38s myapp-5865fb57f-x2sdq 0/1 ContainerCreating 0 38s [cloudshell-user@ip-10-132-66-135 sample]$ kubectl get node NAME STATUS ROLES AGE VERSION i-44444444444444444 Ready <none> 19s v1.30.5-eks-baa6d11 [cloudshell-user@ip-10-132-66-135 sample]$ kubectl get pod NAME READY STATUS RESTARTS AGE myapp-5865fb57f-7rsqm 1/1 Running 0 50s myapp-5865fb57f-9d6k6 1/1 Running 0 50s myapp-5865fb57f-9g2js 1/1 Running 0 50s myapp-5865fb57f-bdsvj 1/1 Running 0 50s myapp-5865fb57f-h9rj9 1/1 Running 0 50s myapp-5865fb57f-hp9g5 0/1 ContainerCreating 0 50s myapp-5865fb57f-r8dzc 1/1 Running 0 50s myapp-5865fb57f-rp7kx 0/1 ContainerCreating 0 50s myapp-5865fb57f-sjwrm 1/1 Running 0 50s myapp-5865fb57f-x2sdq 1/1 Running 0 50s
- ワーカーノードの詳細を確認します。
[cloudshell-user@ip-10-132-66-135 sample]$ kubectl describe node i-44444444444444444
Name: i-44444444444444444
Roles: <none>
Labels: app.kubernetes.io/managed-by=eks
beta.kubernetes.io/arch=amd64
beta.kubernetes.io/instance-type=c5a.4xlarge
beta.kubernetes.io/os=linux
eks.amazonaws.com/compute-type=auto
eks.amazonaws.com/instance-category=c
eks.amazonaws.com/instance-cpu=16
eks.amazonaws.com/instance-cpu-manufacturer=amd
eks.amazonaws.com/instance-cpu-sustained-clock-speed-mhz=3300
eks.amazonaws.com/instance-ebs-bandwidth=3170
eks.amazonaws.com/instance-encryption-in-transit-supported=true
eks.amazonaws.com/instance-family=c5a
eks.amazonaws.com/instance-generation=5
eks.amazonaws.com/instance-hypervisor=nitro
eks.amazonaws.com/instance-memory=32768
eks.amazonaws.com/instance-network-bandwidth=5000
eks.amazonaws.com/instance-size=4xlarge
eks.amazonaws.com/nodeclass=default
failure-domain.beta.kubernetes.io/region=ap-northeast-1
failure-domain.beta.kubernetes.io/zone=ap-northeast-1a
k8s.io/cloud-provider-aws=8929092e801005c613d919fa59bb4a6a
karpenter.sh/capacity-type=on-demand
karpenter.sh/initialized=true
karpenter.sh/nodepool=general-purpose
karpenter.sh/registered=true
kubernetes.io/arch=amd64
kubernetes.io/hostname=i-44444444444444444
kubernetes.io/os=linux
node.kubernetes.io/instance-type=c5a.4xlarge
topology.ebs.csi.eks.amazonaws.com/zone=ap-northeast-1a
topology.k8s.aws/zone-id=apne1-az4
topology.kubernetes.io/region=ap-northeast-1
topology.kubernetes.io/zone=ap-northeast-1a
Annotations: alpha.kubernetes.io/provided-node-ip: 10.0.142.77
csi.volume.kubernetes.io/nodeid: {"ebs.csi.eks.amazonaws.com":"i-44444444444444444 "}
eks.amazonaws.com/nodeclass-hash: 3809868827326149578
eks.amazonaws.com/nodeclass-hash-version: v1
karpenter.sh/nodepool-hash: 4012513481623584108
karpenter.sh/nodepool-hash-version: v3
node.alpha.kubernetes.io/ttl: 0
volumes.kubernetes.io/controller-managed-attach-detach: true
CreationTimestamp: Thu, 12 Dec 2024 06:51:22 +0000
Taints: <none>
Unschedulable: false
Lease:
HolderIdentity: i-44444444444444444
AcquireTime: <unset>
RenewTime: Thu, 12 Dec 2024 07:01:02 +0000
Conditions:
Type Status LastHeartbeatTime LastTransitionTime Reason Message
---- ------ ----------------- ------------------ ------ -------
MemoryPressure False Thu, 12 Dec 2024 06:56:57 +0000 Thu, 12 Dec 2024 06:51:21 +0000 KubeletHasSufficientMemory kubelet has sufficient memory available
DiskPressure False Thu, 12 Dec 2024 06:56:57 +0000 Thu, 12 Dec 2024 06:51:21 +0000 KubeletHasNoDiskPressure kubelet has no disk pressure
PIDPressure False Thu, 12 Dec 2024 06:56:57 +0000 Thu, 12 Dec 2024 06:51:21 +0000 KubeletHasSufficientPID kubelet has sufficient PID available
Ready True Thu, 12 Dec 2024 06:56:57 +0000 Thu, 12 Dec 2024 06:51:21 +0000 KubeletReady kubelet is posting ready status
ContainerRuntimeReady True Thu, 12 Dec 2024 06:56:27 +0000 Thu, 12 Dec 2024 06:51:27 +0000 ContainerRuntimeIsReady Monitoring for the ContainerRuntime system is active
StorageReady True Thu, 12 Dec 2024 06:56:27 +0000 Thu, 12 Dec 2024 06:51:27 +0000 DiskIsReady Monitoring for the Disk system is active
NetworkingReady True Thu, 12 Dec 2024 06:56:27 +0000 Thu, 12 Dec 2024 06:51:27 +0000 NetworkingIsReady Monitoring for the Networking system is active
KernelReady True Thu, 12 Dec 2024 06:56:27 +0000 Thu, 12 Dec 2024 06:51:27 +0000 KernelIsReady Monitoring for the Kernel system is active
Addresses:
InternalIP: 10.0.142.77
InternalDNS: ip-10-0-142-77.ap-northeast-1.compute.internal
Hostname: ip-10-0-142-77.ap-northeast-1.compute.internal
Capacity:
cpu: 16
ephemeral-storage: 83781432Ki
hugepages-1Gi: 0
hugepages-2Mi: 0
memory: 32455708Ki
pods: 110
Allocatable:
cpu: 15890m
ephemeral-storage: 76139225780
hugepages-1Gi: 0
hugepages-2Mi: 0
memory: 30853148Ki
pods: 110
System Info:
Machine ID: ec2b1408e63c0d220f96abacf8631237
System UUID: ec2b1408-e63c-0d22-0f96-abacf8631237
Boot ID: 6c78faf7-2a3d-44f7-b54b-4f0ba5fa7d47
Kernel Version: 6.1.115
OS Image: Bottlerocket (EKS Auto) 2024.12.8 (aws-k8s-1.30)
Operating System: linux
Architecture: amd64
Container Runtime Version: containerd://1.7.22+bottlerocket
Kubelet Version: v1.30.5-eks-baa6d11
Kube-Proxy Version: v1.30.5-eks-baa6d11
ProviderID: aws:///ap-northeast-1a/i-44444444444444444
Non-terminated Pods: (10 in total)
Namespace Name CPU Requests CPU Limits Memory Requests Memory Limits Age
--------- ---- ------------ ---------- --------------- ------------- ---
default myapp-5865fb57f-7rsqm 1 (6%) 0 (0%) 256M (0%) 0 (0%) 10m
default myapp-5865fb57f-9d6k6 1 (6%) 0 (0%) 256M (0%) 0 (0%) 10m
default myapp-5865fb57f-9g2js 1 (6%) 0 (0%) 256M (0%) 0 (0%) 10m
default myapp-5865fb57f-bdsvj 1 (6%) 0 (0%) 256M (0%) 0 (0%) 10m
default myapp-5865fb57f-h9rj9 1 (6%) 0 (0%) 256M (0%) 0 (0%) 10m
default myapp-5865fb57f-hp9g5 1 (6%) 0 (0%) 256M (0%) 0 (0%) 10m
default myapp-5865fb57f-r8dzc 1 (6%) 0 (0%) 256M (0%) 0 (0%) 10m
default myapp-5865fb57f-rp7kx 1 (6%) 0 (0%) 256M (0%) 0 (0%) 10m
default myapp-5865fb57f-sjwrm 1 (6%) 0 (0%) 256M (0%) 0 (0%) 10m
default myapp-5865fb57f-x2sdq 1 (6%) 0 (0%) 256M (0%) 0 (0%) 10m
Allocated resources:
(Total limits may be over 100 percent, i.e., overcommitted.)
Resource Requests Limits
-------- -------- ------
cpu 10 (62%) 0 (0%)
memory 2560M (8%) 0 (0%)
ephemeral-storage 0 (0%) 0 (0%)
hugepages-1Gi 0 (0%) 0 (0%)
hugepages-2Mi 0 (0%) 0 (0%)
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Normal Starting 9m46s kube-proxy
Normal NodeHasSufficientPID 9m48s (x2 over 9m48s) kubelet Node i-44444444444444444 status is now: NodeHasSufficientPID
Normal Starting 9m48s kubelet Starting kubelet.
Warning InvalidDiskCapacity 9m48s kubelet invalid capacity 0 on image filesystem
Normal NodeHasSufficientMemory 9m48s (x2 over 9m48s) kubelet Node i-44444444444444444 status is now: NodeHasSufficientMemory
Normal NodeHasNoDiskPressure 9m48s (x2 over 9m48s) kubelet Node i-44444444444444444 status is now: NodeHasNoDiskPressure
Normal NodeAllocatableEnforced 9m48s kubelet Updated Node Allocatable limit across pods
Normal NodeReady 9m48s kubelet Node i-44444444444444444 status is now: NodeReady
Normal Ready 9m47s karpenter Status condition transitioned, Type: Ready, Status: False -> True, Reason: KubeletReady, Message: kubelet is posting ready status
Normal RegisteredNode 9m46s node-controller Node i-44444444444444444 event: Registered Node i-44444444444444444 in Controller
Normal Synced 9m46s cloud-node-controller Node synced successfully
Normal DisruptionBlocked 9m43s karpenter Cannot disrupt Node: state node is nominated for a pending pod
Normal Unconsolidatable 9m3s karpenter Can't replace with a cheaper node
では、いよいよ、コンソール画面よりアップグレードを実行します。
Kubernetesバージョンを1.30から1.31へアップグレードします。
マスターノードのアップグレードが完了しだい、ワーカーノードのアップグレードが始まります。
- アップグレードの様子をワーカーノードの側面から見ていきます。
[cloudshell-user@ip-10-132-78-22 ~]$ kubectl get nodes --watch NAME STATUS ROLES AGE VERSION i-44444444444444444 Ready <none> 96m v1.30.5-eks-baa6d11 i-55555555555555555 NotReady <none> 0s v1.31.1-eks-1b3e656 i-55555555555555555 NotReady <none> 0s v1.31.1-eks-1b3e656 i-55555555555555555 NotReady <none> 0s v1.31.1-eks-1b3e656 i-55555555555555555 Ready <none> 0s v1.31.1-eks-1b3e656 i-55555555555555555 Ready <none> 0s v1.31.1-eks-1b3e656 i-55555555555555555 Ready <none> 0s v1.31.1-eks-1b3e656 i-55555555555555555 Ready <none> 0s v1.31.1-eks-1b3e656 i-55555555555555555 Ready <none> 0s v1.31.1-eks-1b3e656 i-55555555555555555 Ready <none> 1s v1.31.1-eks-1b3e656 i-55555555555555555 Ready <none> 1s v1.31.1-eks-1b3e656 i-55555555555555555 Ready <none> 4s v1.31.1-eks-1b3e656 i-44444444444444444 Ready <none> 96m v1.30.5-eks-baa6d11 i-44444444444444444 Ready <none> 96m v1.30.5-eks-baa6d11
- 最初に作成された i-44444444444444444 に加え、２台目のワーカーノード i-55555555555555555 が作成され、最後は i-55555555555555555 が残ります。
[cloudshell-user@ip-10-132-78-22 ~]$ kubectl get nodes --watch NAME STATUS ROLES AGE VERSION i-55555555555555555 Ready <none> 9m40s v1.31.1-eks-1b3e656
- 同様にアップグレードの様子をPodの側面から見ていきます。
[cloudshell-user@ip-10-132-78-22 ~]$ kubectl get pod --watch NAME READY STATUS RESTARTS AGE myapp-5865fb57f-7jfln 1/1 Running 0 11s myapp-5865fb57f-7rsqm 1/1 Running 0 97m myapp-5865fb57f-9g2js 1/1 Running 0 97m myapp-5865fb57f-btt2j 1/1 Running 0 30s myapp-5865fb57f-d92s5 1/1 Running 0 1s myapp-5865fb57f-gt4l7 1/1 Running 0 13s myapp-5865fb57f-pnn8l 1/1 Running 0 12s myapp-5865fb57f-pvd6r 1/1 Running 0 29s myapp-5865fb57f-vpwzq 1/1 Running 0 1s myapp-5865fb57f-x2sdq 1/1 Running 0 97m myapp-5865fb57f-x2sdq 1/1 Running 0 97m myapp-5865fb57f-x2sdq 1/1 Terminating 0 97m myapp-5865fb57f-x2sdq 1/1 Terminating 0 97m myapp-5865fb57f-s68bm 0/1 Pending 0 0s myapp-5865fb57f-s68bm 0/1 Pending 0 0s myapp-5865fb57f-s68bm 0/1 ContainerCreating 0 0s myapp-5865fb57f-9g2js 1/1 Running 0 97m myapp-5865fb57f-9g2js 1/1 Terminating 0 97m myapp-5865fb57f-9g2js 1/1 Terminating 0 97m myapp-5865fb57f-ljmnx 0/1 Pending 0 0s myapp-5865fb57f-ljmnx 0/1 Pending 0 0s myapp-5865fb57f-x2sdq 0/1 Completed 0 97m myapp-5865fb57f-9g2js 0/1 Completed 0 97m myapp-5865fb57f-ljmnx 0/1 ContainerCreating 0 1s myapp-5865fb57f-s68bm 1/1 Running 0 1s myapp-5865fb57f-x2sdq 0/1 Completed 0 97m myapp-5865fb57f-x2sdq 0/1 Completed 0 97m myapp-5865fb57f-9g2js 0/1 Completed 0 97m myapp-5865fb57f-9g2js 0/1 Completed 0 97m myapp-5865fb57f-ljmnx 1/1 Running 0 2s myapp-5865fb57f-7rsqm 1/1 Running 0 97m myapp-5865fb57f-7rsqm 1/1 Terminating 0 97m myapp-5865fb57f-2rg5j 0/1 Pending 0 0s myapp-5865fb57f-7rsqm 1/1 Terminating 0 97m myapp-5865fb57f-2rg5j 0/1 Pending 0 0s myapp-5865fb57f-2rg5j 0/1 ContainerCreating 0 0s myapp-5865fb57f-7rsqm 0/1 Completed 0 97m myapp-5865fb57f-7rsqm 0/1 Completed 0 97m myapp-5865fb57f-7rsqm 0/1 Completed 0 97m myapp-5865fb57f-2rg5j 1/1 Running 0 1s
- 上記の履歴を整理すると、以下の起動して間もない１０個のレプリカが起動され、可用性が確保されています。
myapp-5865fb57f-7jfln 1/1 Running 0 11s myapp-5865fb57f-btt2j 1/1 Running 0 30s myapp-5865fb57f-d92s5 1/1 Running 0 1s myapp-5865fb57f-gt4l7 1/1 Running 0 13s myapp-5865fb57f-pnn8l 1/1 Running 0 12s myapp-5865fb57f-pvd6r 1/1 Running 0 29s myapp-5865fb57f-vpwzq 1/1 Running 0 1s myapp-5865fb57f-s68bm 1/1 Running 0 1s myapp-5865fb57f-ljmnx 1/1 Running 0 2s myapp-5865fb57f-2rg5j 1/1 Running 0 1s
これらの新たに生成されたPodは２台目のワーカーノードで実行されていることがわかります。
Kubernetesバージョンも 1.31 になっています。
[cloudshell-user@ip-10-132-78-22 ~]$ kubectl describe node i-55555555555555555
Name: i-55555555555555555
Roles: <none>
Labels: app.kubernetes.io/managed-by=eks
beta.kubernetes.io/arch=amd64
beta.kubernetes.io/instance-type=c5a.4xlarge
beta.kubernetes.io/os=linux
eks.amazonaws.com/compute-type=auto
eks.amazonaws.com/instance-category=c
eks.amazonaws.com/instance-cpu=16
eks.amazonaws.com/instance-cpu-manufacturer=amd
eks.amazonaws.com/instance-cpu-sustained-clock-speed-mhz=3300
eks.amazonaws.com/instance-ebs-bandwidth=3170
eks.amazonaws.com/instance-encryption-in-transit-supported=true
eks.amazonaws.com/instance-family=c5a
eks.amazonaws.com/instance-generation=5
eks.amazonaws.com/instance-hypervisor=nitro
eks.amazonaws.com/instance-memory=32768
eks.amazonaws.com/instance-network-bandwidth=5000
eks.amazonaws.com/instance-size=4xlarge
eks.amazonaws.com/nodeclass=default
failure-domain.beta.kubernetes.io/region=ap-northeast-1
failure-domain.beta.kubernetes.io/zone=ap-northeast-1a
k8s.io/cloud-provider-aws=8929092e801005c613d919fa59bb4a6a
karpenter.sh/capacity-type=on-demand
karpenter.sh/initialized=true
karpenter.sh/nodepool=general-purpose
karpenter.sh/registered=true
kubernetes.io/arch=amd64
kubernetes.io/hostname=i-55555555555555555
kubernetes.io/os=linux
node.kubernetes.io/instance-type=c5a.4xlarge
topology.ebs.csi.eks.amazonaws.com/zone=ap-northeast-1a
topology.k8s.aws/zone-id=apne1-az4
topology.kubernetes.io/region=ap-northeast-1
topology.kubernetes.io/zone=ap-northeast-1a
Annotations: alpha.kubernetes.io/provided-node-ip: 10.0.140.203
csi.volume.kubernetes.io/nodeid: {"ebs.csi.eks.amazonaws.com":"i-55555555555555555 "}
eks.amazonaws.com/nodeclass-hash: 3809868827326149578
eks.amazonaws.com/nodeclass-hash-version: v1
karpenter.sh/nodepool-hash: 4012513481623584108
karpenter.sh/nodepool-hash-version: v3
node.alpha.kubernetes.io/ttl: 0
volumes.kubernetes.io/controller-managed-attach-detach: true
CreationTimestamp: Thu, 12 Dec 2024 08:27:34 +0000
Taints: <none>
Unschedulable: false
Lease:
HolderIdentity: i-55555555555555555
AcquireTime: <unset>
RenewTime: Thu, 12 Dec 2024 08:44:03 +0000
Conditions:
Type Status LastHeartbeatTime LastTransitionTime Reason Message
---- ------ ----------------- ------------------ ------ -------
MemoryPressure False Thu, 12 Dec 2024 08:43:23 +0000 Thu, 12 Dec 2024 08:27:32 +0000 KubeletHasSufficientMemory kubelet has sufficient memory available
DiskPressure False Thu, 12 Dec 2024 08:43:23 +0000 Thu, 12 Dec 2024 08:27:32 +0000 KubeletHasNoDiskPressure kubelet has no disk pressure
PIDPressure False Thu, 12 Dec 2024 08:43:23 +0000 Thu, 12 Dec 2024 08:27:32 +0000 KubeletHasSufficientPID kubelet has sufficient PID available
Ready True Thu, 12 Dec 2024 08:43:23 +0000 Thu, 12 Dec 2024 08:27:33 +0000 KubeletReady kubelet is posting ready status
NetworkingReady True Thu, 12 Dec 2024 08:42:38 +0000 Thu, 12 Dec 2024 08:27:38 +0000 NetworkingIsReady Monitoring for the Networking system is active
KernelReady True Thu, 12 Dec 2024 08:42:38 +0000 Thu, 12 Dec 2024 08:27:38 +0000 KernelIsReady Monitoring for the Kernel system is active
ContainerRuntimeReady True Thu, 12 Dec 2024 08:42:38 +0000 Thu, 12 Dec 2024 08:27:38 +0000 ContainerRuntimeIsReady Monitoring for the ContainerRuntime system is active
StorageReady True Thu, 12 Dec 2024 08:42:38 +0000 Thu, 12 Dec 2024 08:27:38 +0000 DiskIsReady Monitoring for the Disk system is active
Addresses:
InternalIP: 10.0.140.203
InternalDNS: ip-10-0-140-203.ap-northeast-1.compute.internal
Hostname: ip-10-0-140-203.ap-northeast-1.compute.internal
Capacity:
cpu: 16
ephemeral-storage: 83781432Ki
hugepages-1Gi: 0
hugepages-2Mi: 0
memory: 32455708Ki
pods: 110
Allocatable:
cpu: 15890m
ephemeral-storage: 76139225780
hugepages-1Gi: 0
hugepages-2Mi: 0
memory: 30853148Ki
pods: 110
System Info:
Machine ID: ec24ab668e09345f5f4b1c62388eff05
System UUID: ec24ab66-8e09-345f-5f4b-1c62388eff05
Boot ID: 97d92ddb-bd09-4938-802f-0eb5f57a3042
Kernel Version: 6.1.115
OS Image: Bottlerocket (EKS Auto) 2024.12.8 (aws-k8s-1.31)
Operating System: linux
Architecture: amd64
Container Runtime Version: containerd://1.7.22+bottlerocket
Kubelet Version: v1.31.1-eks-1b3e656
Kube-Proxy Version: v1.31.1-eks-1b3e656
ProviderID: aws:///ap-northeast-1a/i-55555555555555555
Non-terminated Pods: (10 in total)
Namespace Name CPU Requests CPU Limits Memory Requests Memory Limits Age
--------- ---- ------------ ---------- --------------- ------------- ---
default myapp-5865fb57f-2rg5j 1 (6%) 0 (0%) 256M (0%) 0 (0%) 15m
default myapp-5865fb57f-7jfln 1 (6%) 0 (0%) 256M (0%) 0 (0%) 16m
default myapp-5865fb57f-btt2j 1 (6%) 0 (0%) 256M (0%) 0 (0%) 16m
default myapp-5865fb57f-d92s5 1 (6%) 0 (0%) 256M (0%) 0 (0%) 15m
default myapp-5865fb57f-gt4l7 1 (6%) 0 (0%) 256M (0%) 0 (0%) 16m
default myapp-5865fb57f-ljmnx 1 (6%) 0 (0%) 256M (0%) 0 (0%) 15m
default myapp-5865fb57f-pnn8l 1 (6%) 0 (0%) 256M (0%) 0 (0%) 16m
default myapp-5865fb57f-pvd6r 1 (6%) 0 (0%) 256M (0%) 0 (0%) 16m
default myapp-5865fb57f-s68bm 1 (6%) 0 (0%) 256M (0%) 0 (0%) 15m
default myapp-5865fb57f-vpwzq 1 (6%) 0 (0%) 256M (0%) 0 (0%) 15m
Allocated resources:
(Total limits may be over 100 percent, i.e., overcommitted.)
Resource Requests Limits
-------- -------- ------
cpu 10 (62%) 0 (0%)
memory 2560M (8%) 0 (0%)
ephemeral-storage 0 (0%) 0 (0%)
hugepages-1Gi 0 (0%) 0 (0%)
hugepages-2Mi 0 (0%) 0 (0%)
Events:
Type Reason Age From Message
---- ------ ---- ---- -------
Normal Starting 16m kube-proxy
Normal NodeHasSufficientPID 16m (x2 over 16m) kubelet Node i-55555555555555555 status is now: NodeHasSufficientPID
Normal Starting 16m kubelet Starting kubelet.
Warning InvalidDiskCapacity 16m kubelet invalid capacity 0 on image filesystem
Normal NodeHasSufficientMemory 16m (x2 over 16m) kubelet Node i-55555555555555555 status is now: NodeHasSufficientMemory
Normal NodeHasNoDiskPressure 16m (x2 over 16m) kubelet Node i-55555555555555555 status is now: NodeHasNoDiskPressure
Normal NodeAllocatableEnforced 16m kubelet Updated Node Allocatable limit across pods
Normal NodeReady 16m kubelet Node i-55555555555555555 status is now: NodeReady
Normal Ready 16m karpenter Status condition transitioned, Type: Ready, Status: False -> True, Reason: KubeletReady, Message: kubelet is posting ready status
Normal Synced 16m cloud-node-controller Node synced successfully
Normal RegisteredNode 16m node-controller Node i-55555555555555555 event: Registered Node i-55555555555555555 in Controller
Normal DisruptionBlocked 16m karpenter Cannot disrupt Node: state node is nominated for a pending pod
Normal Unconsolidatable 14m karpenter Can't replace with a cheaper node
- バージョン1.31にアップグレードされました。
ワーカーノードのアップグレードの動きをまとめると以下のようになります。
- アップグレード先バージョンのワーカーノードが追加される
- 稼働中のPodは一旦、Terminate され、追加されたワーカーノードで再度起動される
- この時、PDBで指定した可用性は維持される
- 全てのPodが再起動された後、もとの（旧バージョン）のワーカーノードが削除される
アプリの可用性を維持した状態でワーカノードを自動でアップグレードできることが確認できました。
