こんにちは。ディベロップメントサービス１課の山本です。

監査ログなどにも利用されるVPCフローログをKinesis Data Firehose(以下、Firehose)経由でAmazon S3(以下、S3)にファイルとして保存する方法を紹介します。

主に2つの方法があるのですが、今回は自分が構築時につまずいた
Amazon CloudWacthLogsを経由する方法をご説明します。

Amazon CloudWacthLogs経由でFirehoseへと送信する方法(今回説明)
VPCフローログから直接Firehoseへと送信する方法

つまずいた点
構築方法
まとめ

つまずいた点

1. 現象

FirehoseでS3へと出力するファイルの圧縮方法が設定できるのですが
無圧縮を設定していたのにも関わらず、ファイルがテキストエディターで開けない！

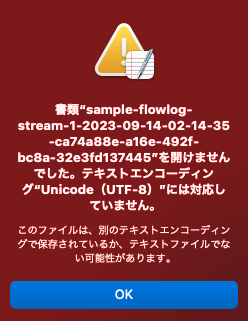

【テキストエディターでエラー】

2. 原因

Amazon CloudWacthLogsを経由する場合、Firehoseへ送信されるデータが自動的にgzip のレベル 6 で圧縮されるとのこと。

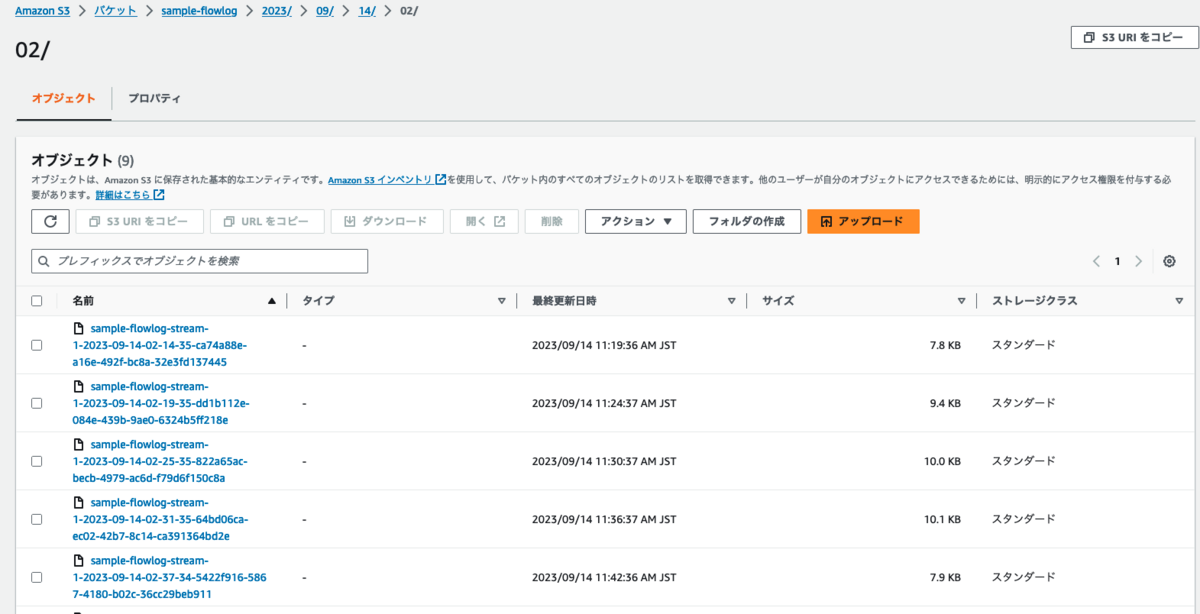

そのため、拡張子上では無圧縮ファイルでも中身のデータはgzipにて圧縮されていた。

docs.aws.amazon.com

3. 解決策

テキストエディターで開く場合は拡張子.gzを追加した後に、解凍する。

解凍後に中身を確認すると、無事開くことができました。

せっかくなので、構築方法を引き続き記載していきます。

構築方法

1. 構成

今回、FirehoseからS3には無圧縮で転送する構成とします。 VPC内の通信を確認するために、EC2を1台VPC内に構築しています。

以下にAWS マネジメントコンソールでの設定方法を記載します。
今回の説明は、既存のVPCにフローログを設定しFirehose経由でS3に保存する人をスコープにさせて頂いております。そのためVPCやS3バケット、EC2は既に構築済の前提として進めます。

2. Firehoseの設定

Firehoseの配信ストリーム一覧画面から、配信ストリームを作成をクリックします。

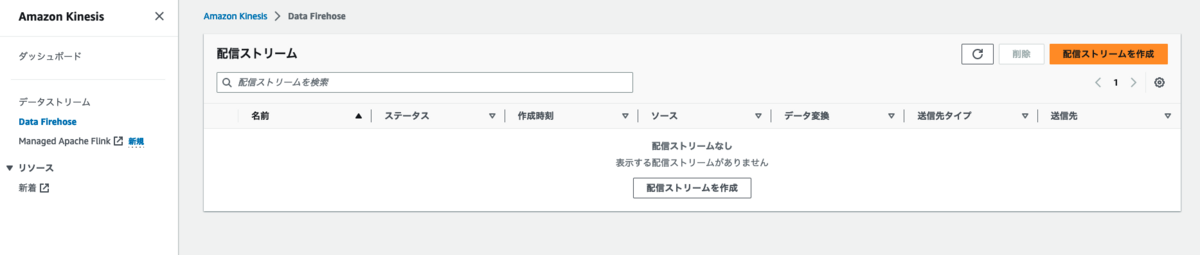

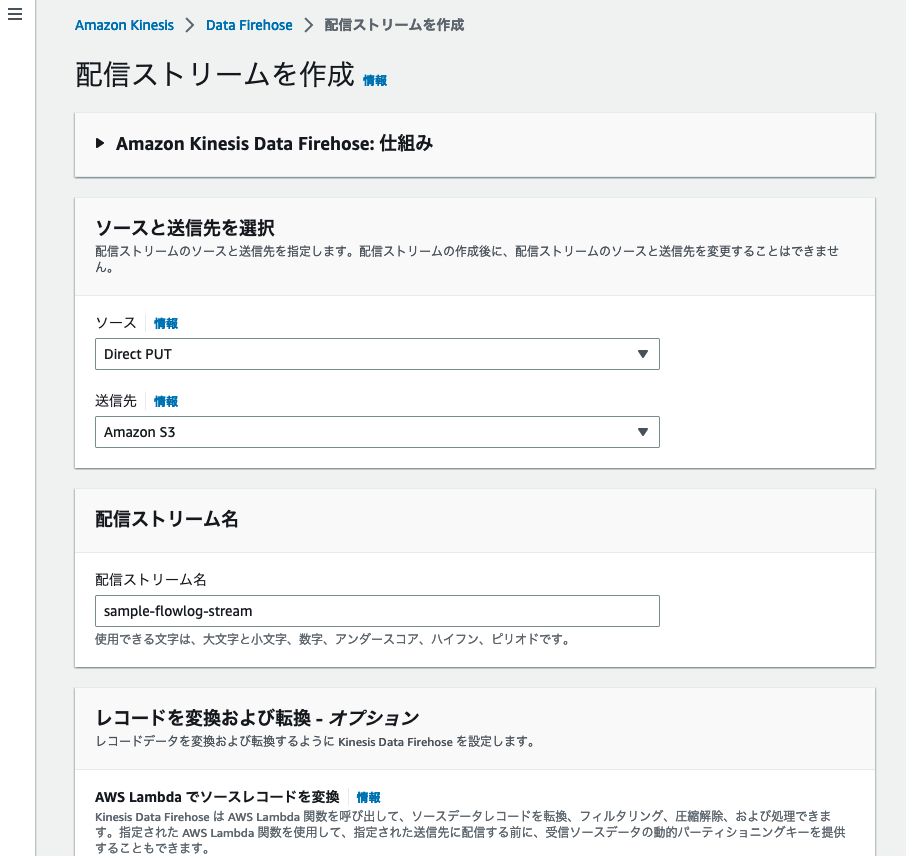

【配信ストリーム一覧画面】【配信ストリーム作成画面】設定値を入力後に配信ストリームを作成をクリックします。
今回は初期設定ベースでおこない、変更が必要な箇所のみを下記に記載します。

項目	値
ソース	Direct PUT
送信先	Amazon S3
配信ストリーム名	{任意の名前}
S3バケット	{作成済のバケット}

配信ストリーム作成時にS3へとアクセスするためのIAMロールが自動生成されFirehoseにアタッチされます。

自動生成された場合は送信可能な全てのAWSサービスへの許可ポリシーを割り当てられているため、CloudFormationなどでロールを自作する際は下記のAWSドキュメントを参考にしてください。

docs.aws.amazon.com

3. Amazon CloudWatchLogsの設定

1. ロググループ作成

まず、VPCフローログを保存するロググループを作成します。

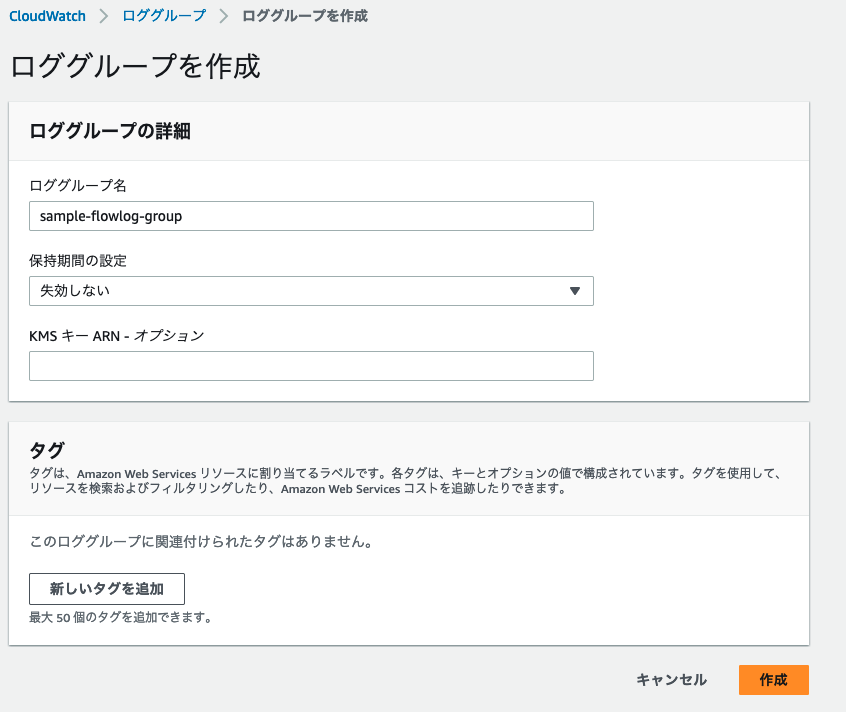

今回は確認用なので、名前以外はデフォルトの値で作成します。【ロググループ作成画面】

2. IAMロール作成

次にAmazon CloudWatchLogsがFirehoseへとデータを送信するために必要な権限を付与したIAMロールを作成します。
作成するIAMロールは下記の内容です。

信頼関係

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Principal": {
                "Service": "logs.amazonaws.com"
            },
            "Action": "sts:AssumeRole"
        }
    ]
}

許可ポリシー

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": "firehose:PutRecord",
            "Resource": "arn:aws:firehose:{リージョン}:{アカウントID}:deliverystream/{配信ストリーム名}"
        }
    ]
}

3. サブスクリプションフィルター作成

次にAmazon CloudWatchLogsに出力されたVPCフローログを抽出して、FIrehoseへと送信するサブスクリプションフィルターを作成します。

作成したロググループを選択し、下部のサブスクリプションフィルタータブから
Kinesis Firehonse サブスクリプションフィルターを作成をクリックします。

【ロググループ詳細画面】【サブスクリプションフィルター作成画面】

設定値を入力後にストリーミングを開始をクリックします。
設定値を下記に記載します。

項目	値
送信先アカウント	現在のアカウント
Kinesis Firehose 配信ストリーム	{作成済の配信ストリーム名}
既存のロールを選択	{先に作成したIAMロール}
ログの形式	Amazon VPC フローログ
サブスクリプションフィルターのパターン	{ログの形式選択時に自動入力}
サブスクリプションフィルター名	{任意のフィルター名}

4. VPCフローログの設定

1. IAMロール作成

次にVPCフローログがAmazon CloudWatchLogsへとデータを送信するために必要な権限を付与したIAMロールを作成します。作成するIAMロールは下記の内容です。

信頼関係

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Principal": {
                "Service": "vpc-flow-logs.amazonaws.com"
            },
            "Action": "sts:AssumeRole"
        }
    ]
}

許可ポリシー

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": [
                "logs:CreateLogGroup",
                "logs:CreateLogStream",
                "logs:PutLogEvents",
                "logs:DescribeLogGroups",
                "logs:DescribeLogStreams"
            ],
            "Resource": "*"
        }
    ]
}

2. VPCフローログ作成

VPC一覧画面から、VPCフローログを取得するVPCを選択。
下部にあるフローログのタブから、フローログを作成をクリック。

【VPC詳細画面】

【フローログ作成画面】

設定値を入力後にフローログを作成をクリックします。
設定値を下記に記載します。

今回は確認用なので、集約間隔を1分間としてすぐにログ出力される設定にしてます。

項目	値
名前	{任意のフローログ名}
フィルタ	すべて
最大集約間隔	1分間
送信先	CloudWatch Logs に送信
送信先ロググループ	{作成したロググループ名}
IAM ロール	{作成したIAMロール}
ログレコード形式	AWS のデフォルト形式
