こんにちは
春の訪れを喜びつつ冬の思い出が頭を駆け巡ってしまう技術部の山本です

f:id:swx-yamamoto:20220310233125p:plain
2月の 横岳 (杣添尾根)

ECS の UpdateService API がアップデートされました

抜粋

Posted On: Mar 9, 2022

Amazon Elastic Container Services (Amazon ECS) now supports updating Elastic Load Balancers, Service Registries, Tag Propagation, and ECS Managed Tags for an existing ECS service. The added flexibility makes it easier for customers to update their Amazon ECS service configurations, without having to recreate their services, thus reducing operational overhead and potential service disruption.

Amazon ECS supports updating service parameter configuration programmatically via UpdateService API or through the AWS Management console. Previously, customers could configure the following parameters only at the time of service creation and could not update them thereafter: loadBalancers, propagateTags, enableECSManagedTags, and serviceRegistries. To update these parameters, customers needed to recreate or replace their ECS service with a new version of the service created with these parameters configured. This resulted in potential service disruption and operational overhead for spinning up a new service and switching traffic to it. Today, we are announcing support for these parameters in the Amazon ECS Update Service API, which makes updating ECS services a hassle-free experience. Customers can thus easily perform functions such as enforcing their tagging policies on ECS tasks for cost allocation or resource organization purposes by simply updating the propagateTags parameter on their existing ECS service.

Support for additional parameters in Amazon ECS Update Service API is now available across all AWS Regions using AWS Copilot CLI, AWS CloudFormation, AWS SDK, and AWS CLI. To learn more, please see API reference documentation.

アップデートの内容を意訳する

UpdateService API を使用して
既存のECSサービスの以下設定を更新出来るようになりました

  • Elastic Load Balancer(との紐付け設定)
  • サービスレジストリ(サービス検出)
  • タグ伝播
  • ECS で管理されたタグ

上記の設定値は以前は サービスを作成し直さないと変更できませんでした

試してみる

準備 -- サービス作成 (すでにUpdateService API を実行するECSサービスがある場合は不要)

UpdateService API の検証用にFargate のサービスを作成します
すでにUpdateService API を実行するECSサービスがある場合は不要です
タスク定義とロードバランサーは予め準備ください

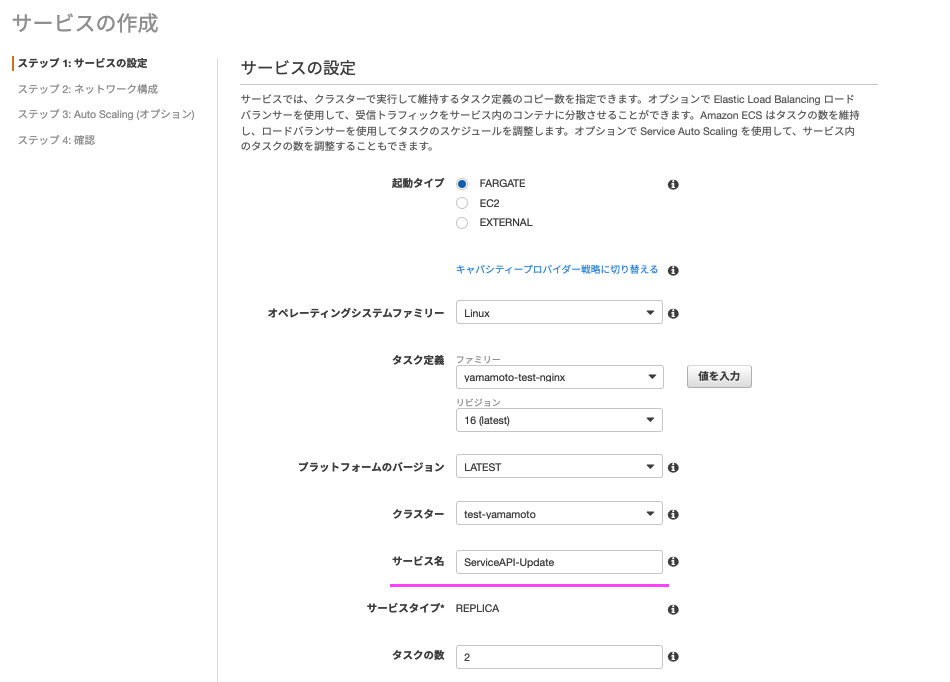

サービス名は "ServiceAPI-Update" とします
f:id:swx-yamamoto:20220310101336p:plain

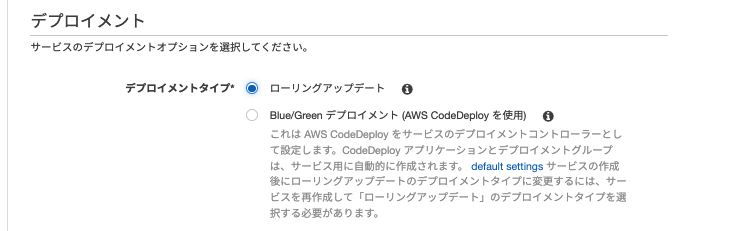

デプロイメントタイプはローリングアップデートを選択します
※AWS Code Deploy と紐付けていると以下の変更が出来ません

  • Elastic Load Balancer(との紐付け設定)の変更
  • サービスレジストリ(サービス検出) の変更

f:id:swx-yamamoto:20220310164102p:plain

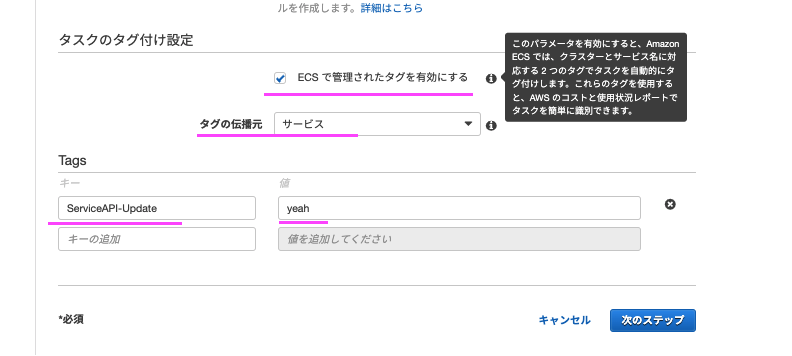

ECS で管理されたタグを有効にします
またサービスからのタグの伝搬を有効にします
f:id:swx-yamamoto:20220310101457p:plain

ロードバランサーを紐付けます
ロードバランサー名:ServiceAPI-Update
f:id:swx-yamamoto:20220310101036p:plain

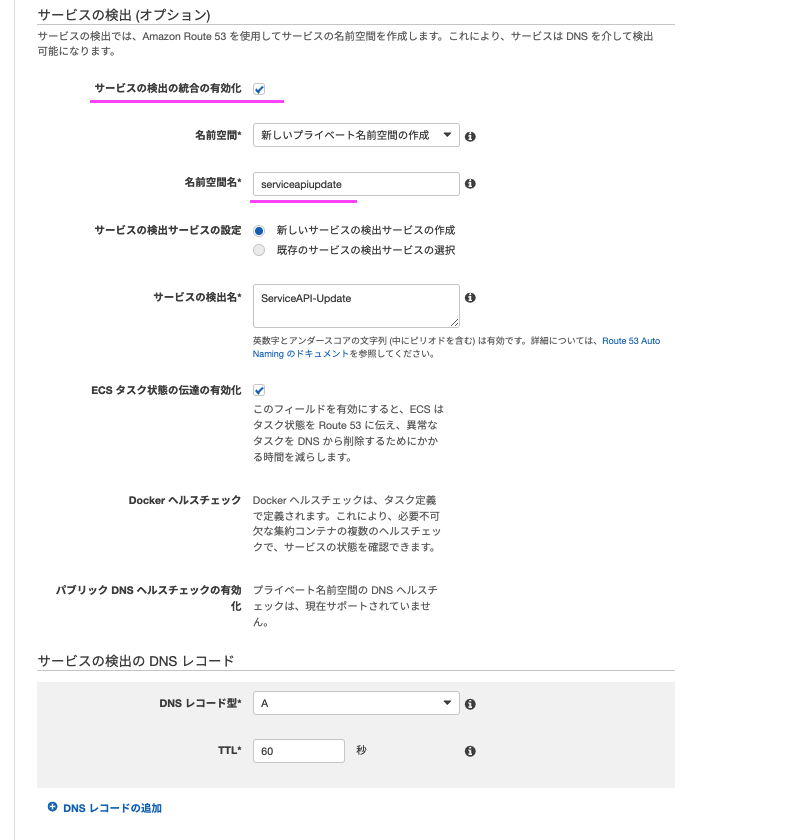

サービスの検出 (オプション)を有効にします
名前空間名:serviceapiupdate としました
f:id:swx-yamamoto:20220310102031p:plain

準備 -- 作成したサービスの確認 (すでにUpdateService API を実行するECSサービスがある場合は不要)

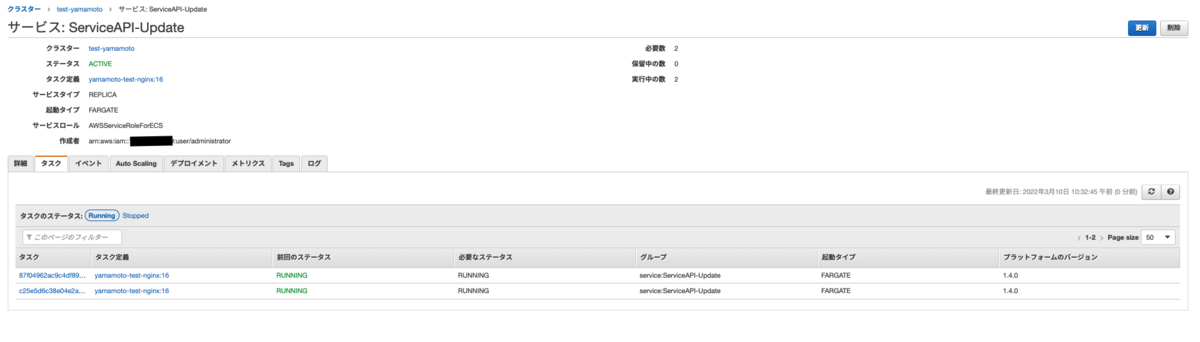

タスクが2つ起動しています
f:id:swx-yamamoto:20220310103330p:plain

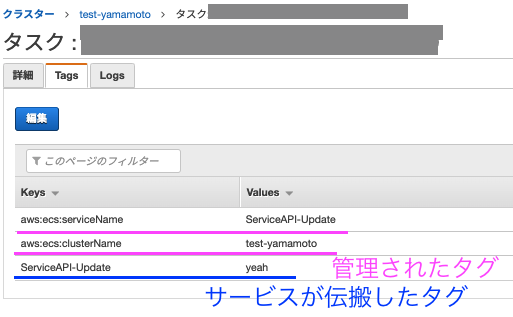

タスクにECS で管理されたタグ が付いています
サービスからタスクにタグが伝搬されています
f:id:swx-yamamoto:20220310132102p:plain

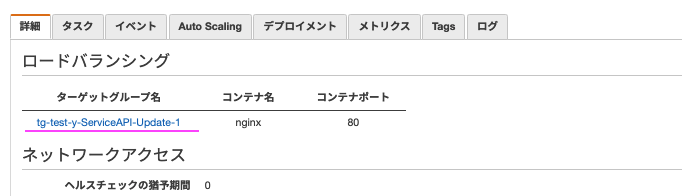

ロードバランサーと紐付いています
f:id:swx-yamamoto:20220310103416p:plain

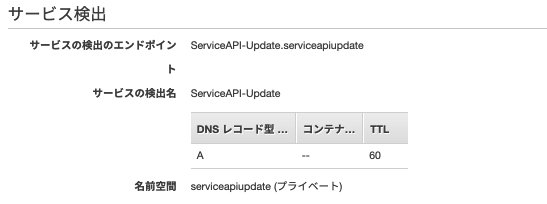

サービス検出が有効になっています
f:id:swx-yamamoto:20220310113110p:plain

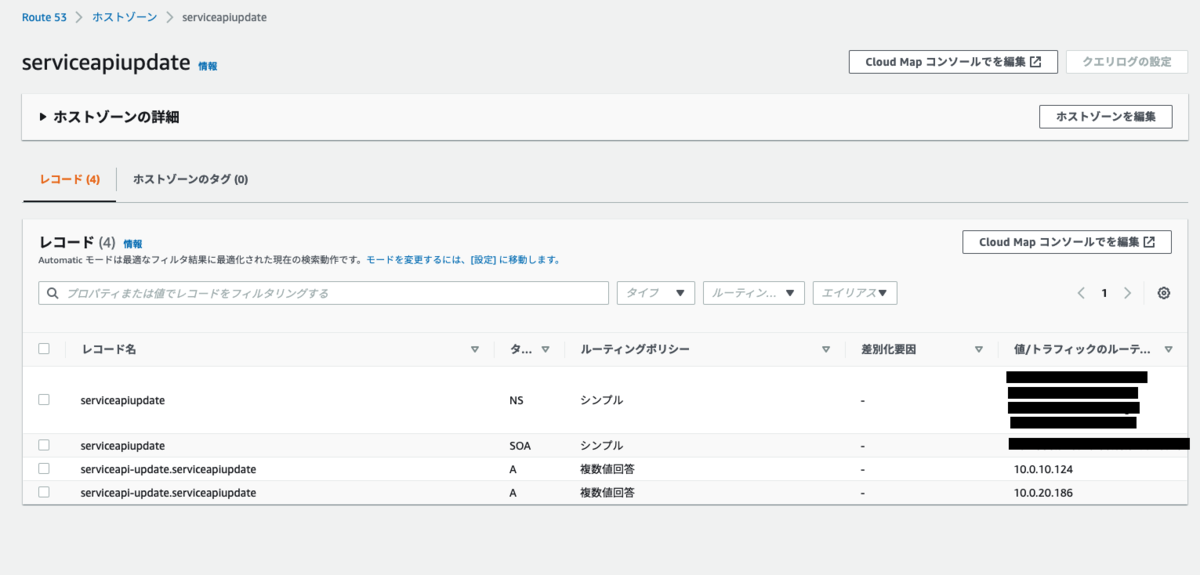

Route53 にホストゾーンが出来ています(サービス検出が有効になったため)
f:id:swx-yamamoto:20220310112019p:plain

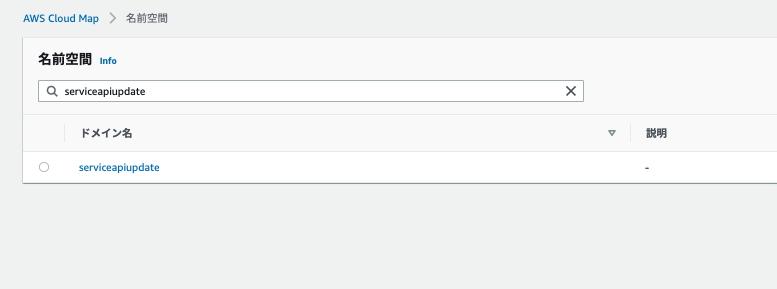

AWS Cloud Map に名前空間(とサービス)が出来ています(サービス検出が有効になったため)
f:id:swx-yamamoto:20220310112053p:plain

準備 -- 変更先となる名前空間の作成 (サービス検出を変更する場合は必須)

AWS Cloud Map のサービス画面から 変更先となる名前空間を作成します f:id:swx-yamamoto:20220310220029p:plain

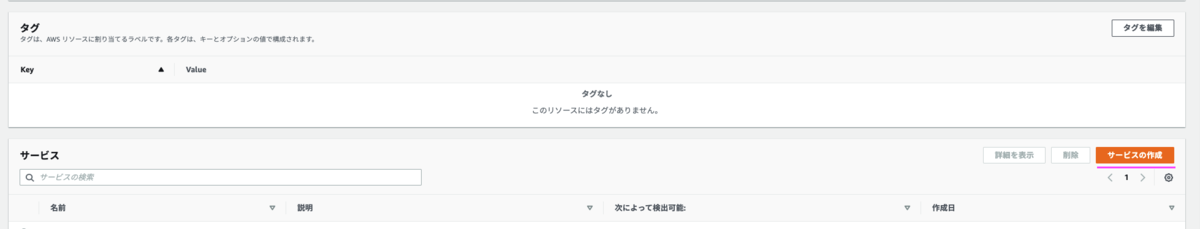

作成した名前空間の画面右下にある「サービスの作成」ボタンを押します
f:id:swx-yamamoto:20220310235034p:plain

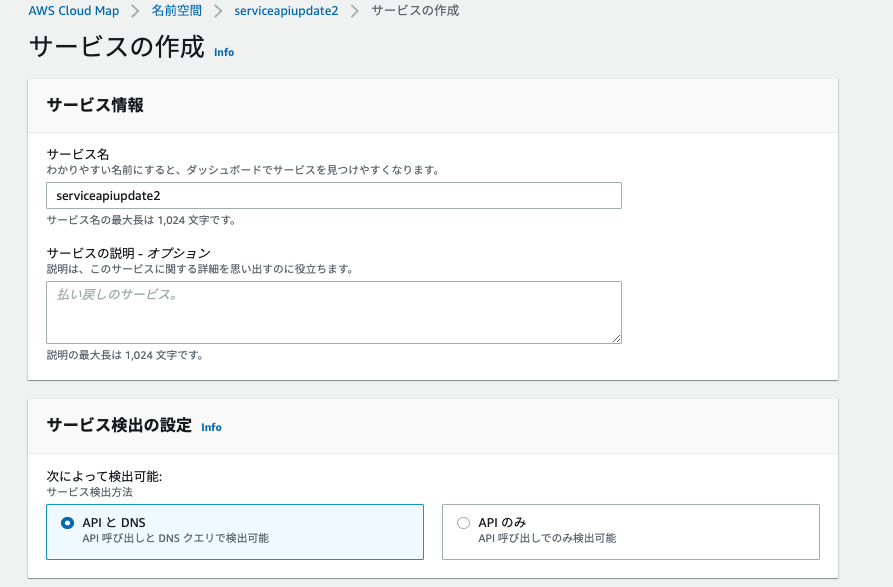

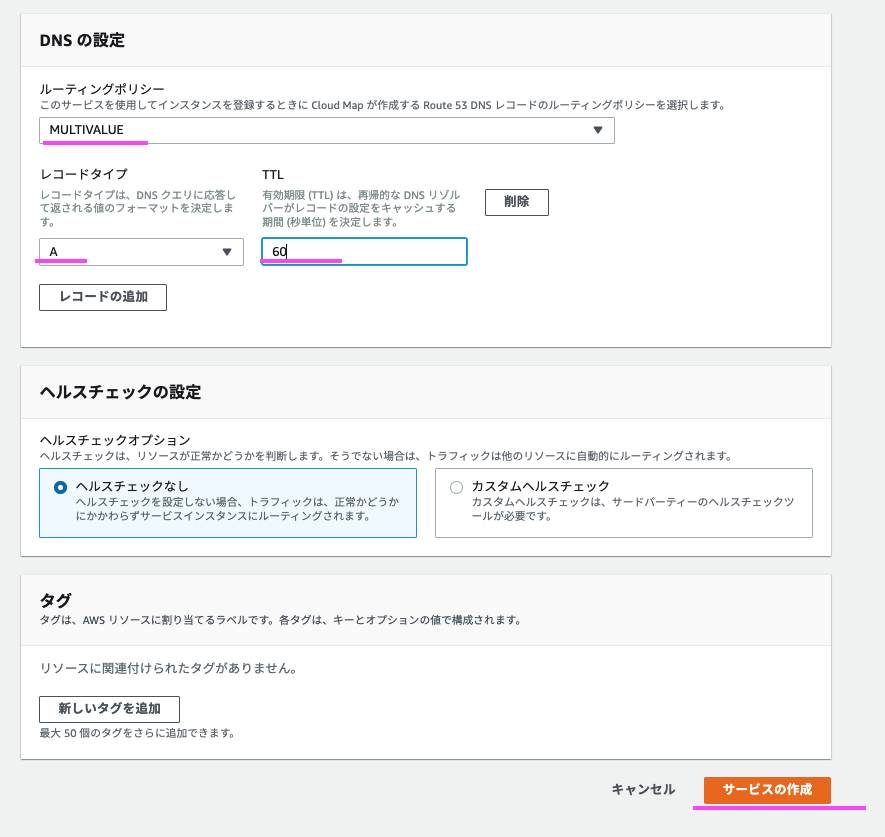

以下のように作成ください
TTL は ECSサービスのAレコードに付ける TTL としてください(60秒は仮置です)
f:id:swx-yamamoto:20220310234234p:plain

f:id:swx-yamamoto:20220310234348p:plain

準備 -- 変更先となるロードバランサーの作成 (Elastic Load Balancerとの紐付け設定を変更する場合は必須)

EC2 のサービス画面からロードバランサーとターゲットグループを作成します
詳細は割愛します

注意:
ターゲットグループは「ターゲットの種類」を「IP」にして作成し
ロードバランサーのリスナールールと紐付けておきます

準備 -- AWSマネージメントコンソールからは変更不可なことを確認

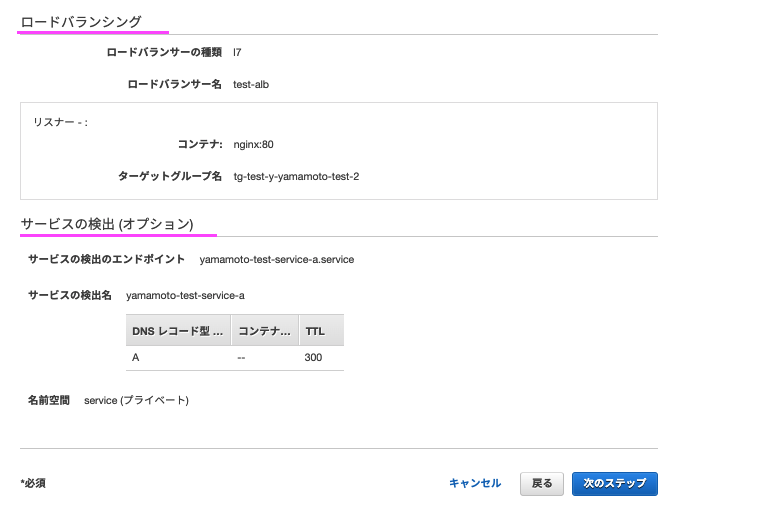

AWSマネージメントコンソールのECSサービスの「更新」ボタンから設定変更が出来ないことを確認しておきます
ロードバランサーとの紐付けやサービスの検出は変更ボタン等がありません
f:id:swx-yamamoto:20220310111249p:plain

ECS で管理されたタグやタグの伝搬については項目がありません
今回のアップデートはAWSマネジメントコンソールは対象外です

UpdateService API を試す

UpdateService API を試すために
aws ecs update-service コマンドを使用します

アップデートされたオプションは以下になります

  • [--service-registries ]
  • [--load-balancers ]
  • [--propagate-tags ]
  • [--enable-ecs-managed-tags | --no-enable-ecs-managed-tags]

AWS CLI のバージョンでは、1.22.69以降、2.4.24以降でこの新機能が使えます
https://github.com/aws/aws-cli/blob/ee8c7e8bfa629129e2630e3a89a467b3b7db985c/CHANGELOG.rst

api-change:ecs: Amazon ECS UpdateService API now supports additional parameters: loadBalancers, propagateTags, enableECSManagedTags, and serviceRegistries

https://github.com/aws/aws-cli/blob/ac9a474d131ec376dffbd78fe5f5bbaf01022188/CHANGELOG.rst

  • api-change:ecs: Amazon ECS UpdateService API now supports additional parameters: loadBalancers, propagateTags, enableECSManagedTags, and serviceRegistries

タグ伝搬の変更

タグ伝搬の設定を変更してみます

  • 変更前:サービスに付与しているタグをタスクに伝搬
  • 変更後:タスク定義に付与しているタグをタスクに伝搬

--propagate-tags TASK_DEFINITION を指定して設定を変更します
※ サービスにするときは SERVICE, タグ伝搬をやめるときは NONE を使います
--force-new-deployment を使って強制的にタスクを置き換えます

aws ecs update-service \
--cluster "FargateクラスターのARN" \
--service "作成したサービス名" \
--propagate-tags TASK_DEFINITION \
--force-new-deployment

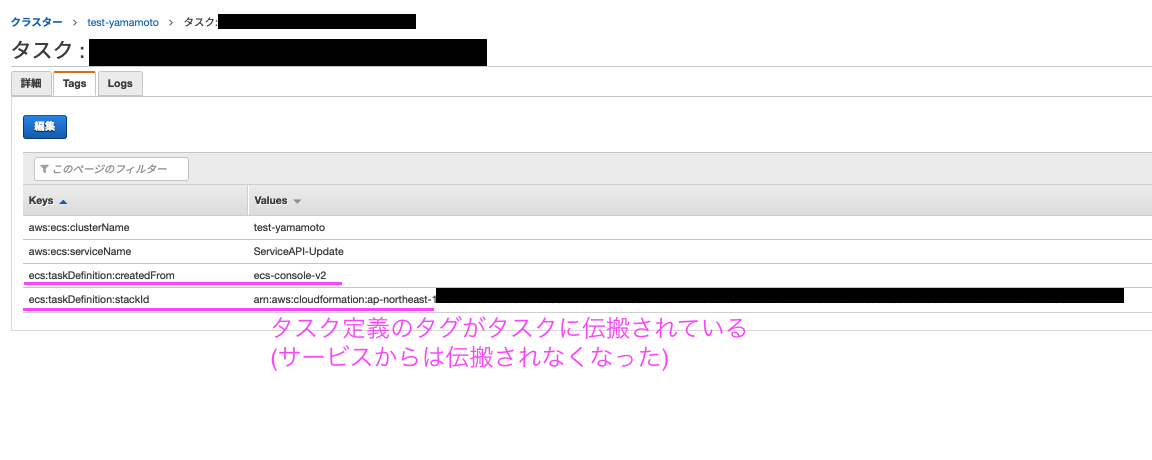

コマンドを実行した結果をマネージメントコンソールから見ると変更されていました
f:id:swx-yamamoto:20220310142125p:plain

参考:
変更前↓
f:id:swx-yamamoto:20220310132102p:plain

「ECS で管理されたタグ」の変更

  • 変更前:ECS で管理されたタグを付与
  • 変更後:ECS で管理されたタグを付与しない

--no-enable-ecs-managed-tags パラメータを使用してECS で管理されたタグを付与しないようにします
※付与するようにするときは --enable-ecs-managed-tags を使います
--force-new-deployment を使って強制的にタスクを置き換えます

aws ecs update-service \
--cluster "FargateクラスターのARN" \
--service "作成したサービス名" \
--no-enable-ecs-managed-tags \
--force-new-deployment

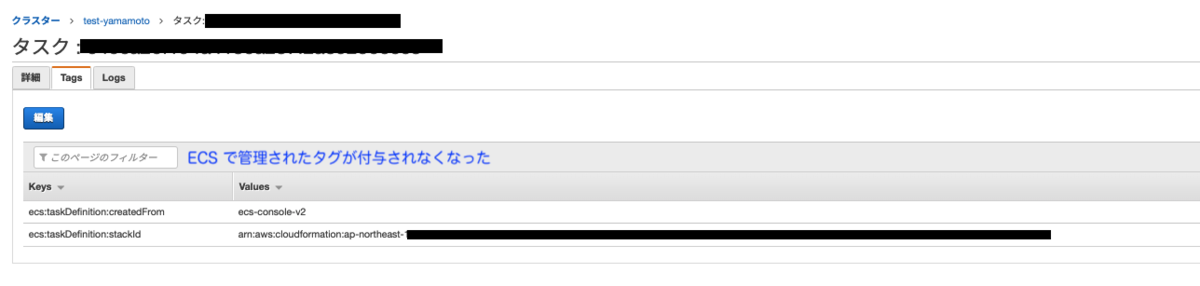

コマンドを実行した結果をマネージメントコンソールから見ると変更されていました
f:id:swx-yamamoto:20220310152636p:plain

参考:
変更前↓
f:id:swx-yamamoto:20220310132102p:plain

ロードバランサーの変更

ECSサービスを起動するロードバランサーを切り替えます

aws ecs update-service \
--cluster "FargateクラスターのARN" \
--service "作成したサービス名" \
--load-balancers targetGroupArn="ターゲットグループのARN",containerName="タスク定義のコンテナ名",containerPort="コンテナのトラフィックポート"
  • パラメータ:targetGroupArn はロードバランサーが ALB または NLB の時に指定します
  • パラメータ:loadBalancerName はクラシックロードバランサーが対象の時に指定します

ALB で検証しているので targetGroupArn を指定しています

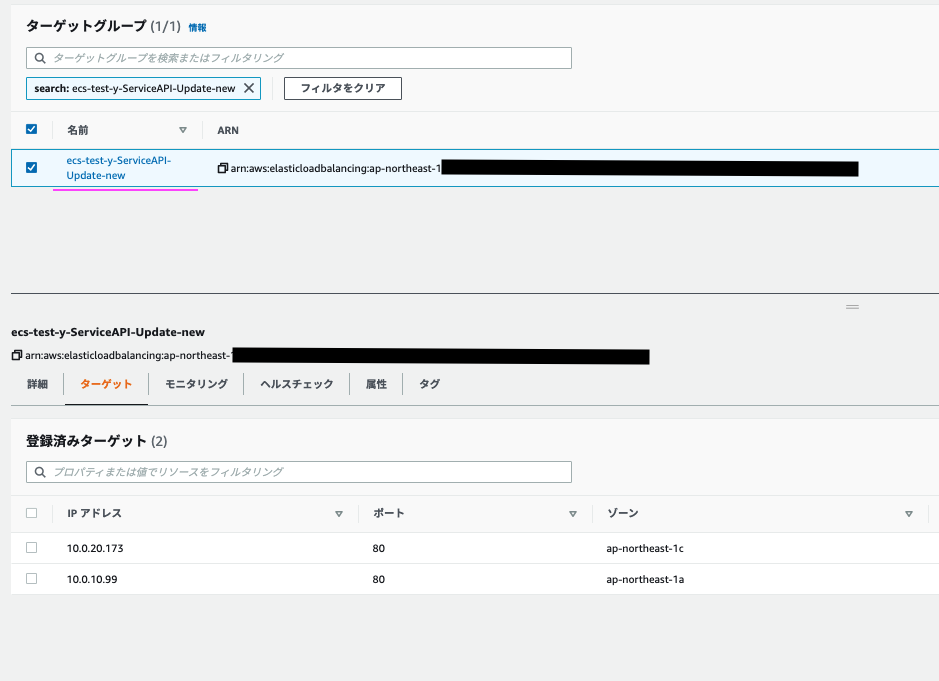

コマンドを実行した結果をマネジメントコンソールから見ると
変更先のロードバランサーに紐付けているターゲットグループにコンテナが起動していました
f:id:swx-yamamoto:20220310210444p:plain

動作:
変更先のロードバランサーにコンテナが起動して Healthy になるまでの間 変更前のロードバランサーでコンテナが Healthy になっていました
変更先のロードバランサーにコンテナが起動して Healthy になると
変更前のロードバランサーからコンテナが 切り離されました

サービス検出の変更

サービス検出を変更します

aws ecs update-service \
--cluster "FargateクラスターのARN" \
--service "作成したサービス名" \
--service-registries registryArn='AWS Cloud Map サービスのARN'

※「AWS Cloud Map サービスのARN」は以下の形式となります
arn:aws:servicediscovery:リージョン:アカウント番号:service/サービスID 例:

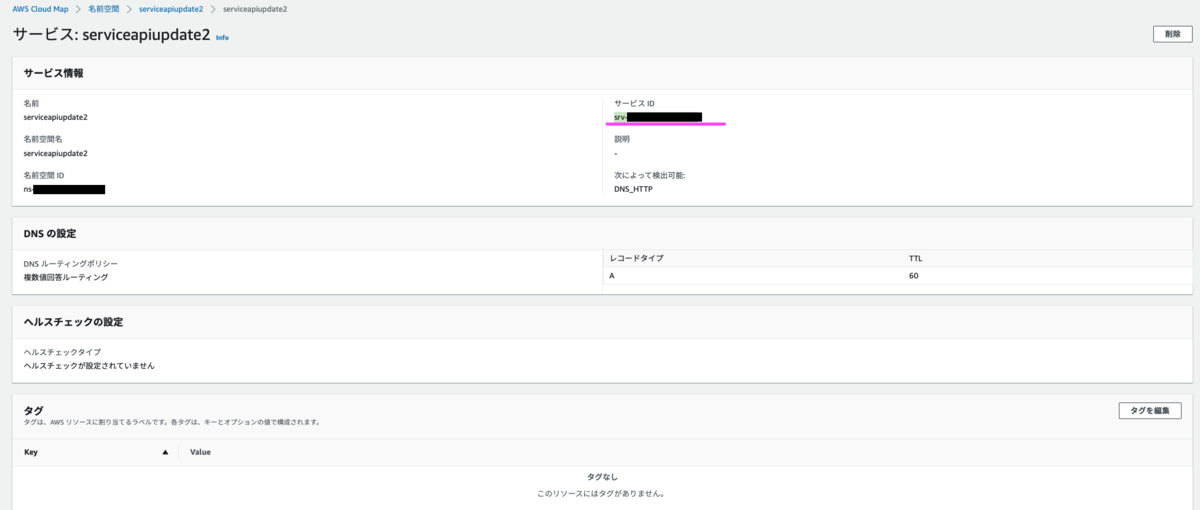

arn:aws:servicediscovery:ap-northeast-1:123456789012:namespace/ns-xxxxxxxxxxxxxxxx なお(AWS Cloud Map)サービスIDは以下の画面にあります
※AWS Cloud Map に作成した名前空間の一番下にある サービス名をクリックするとこの画面に行きます
f:id:swx-yamamoto:20220310234713p:plain

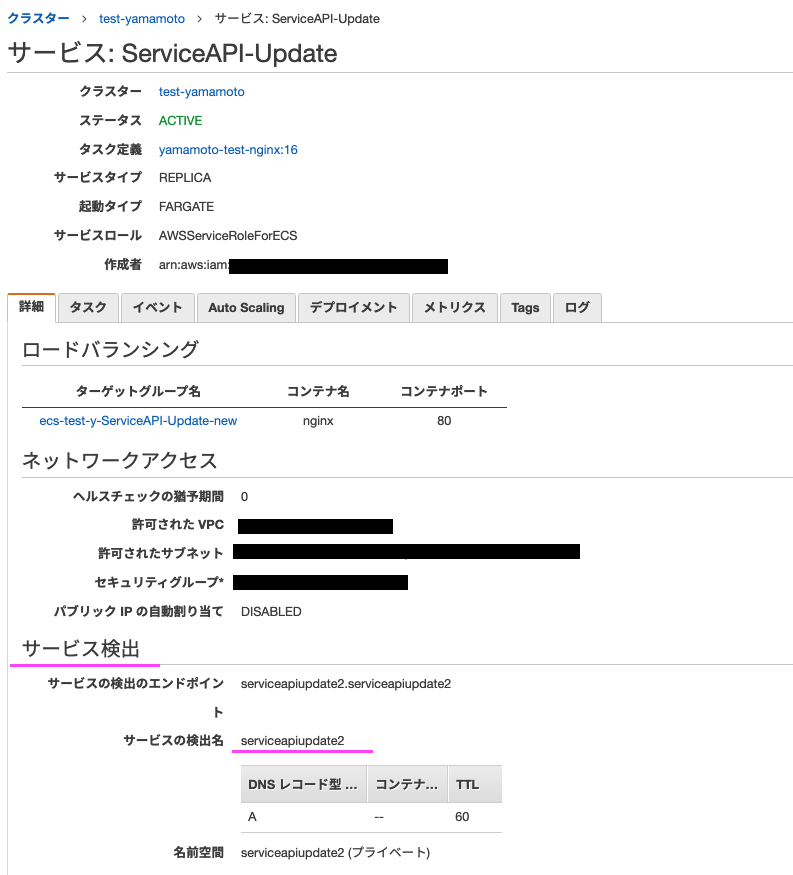

コマンドを実行した結果をマネジメントコンソールから見ると
ECS の サービス画面から サービス検出の項目を見たときに新しいサービスの検出名に変わっていました
f:id:swx-yamamoto:20220310235857p:plain

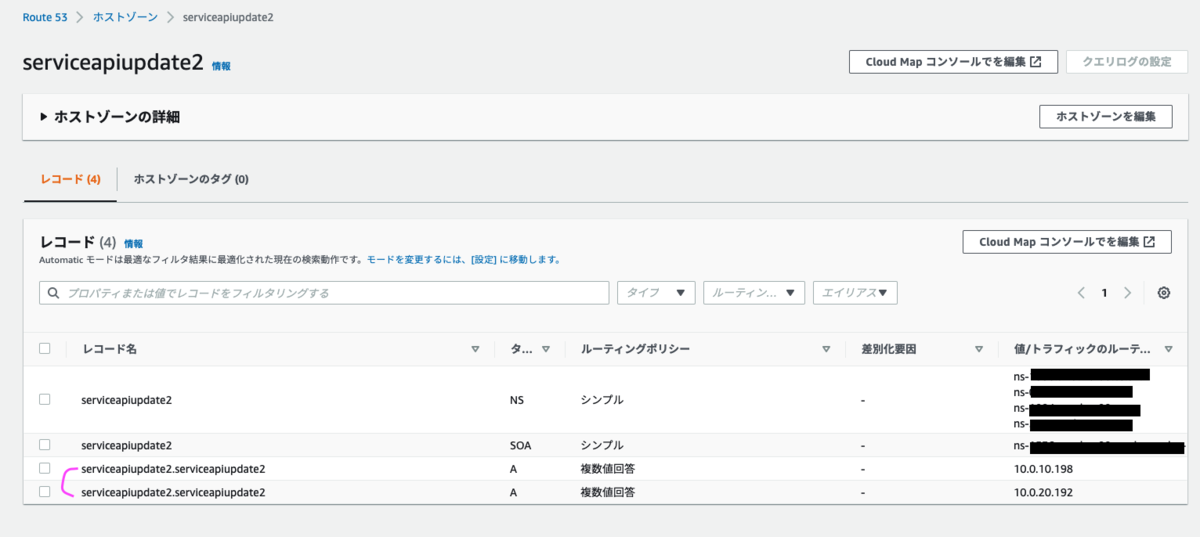

またRoute 53 の変更先ホストゾーンに Aレコードが出来ていました
f:id:swx-yamamoto:20220310235700p:plain

Route 53 の変更元ホストゾーンの Aレコードは消えていました
Cloud Map の名前空間とサービスは自身で削除する必要があります(詳しくは関連記事を参照)

動作:
ロードバランサーに新しいサービス検出名のコンテナが起動して Healthy になるまでの間
ロードバランサーで既存のサービス検出名のコンテナが Healthy になっていました
ロードバランサーに新しいサービス検出名のコンテナが起動して Healthy になると
ロードバランサーから既存のサービス検出名のコンテナが 切り離されました

また--service-registriesに空のリストを渡すことで既存のサービス検出を削除できます

# サービス検出の変更
aws ecs update-service \
--cluster "FargateクラスターのARN" \
--service "作成したサービス名" \
--service-registries

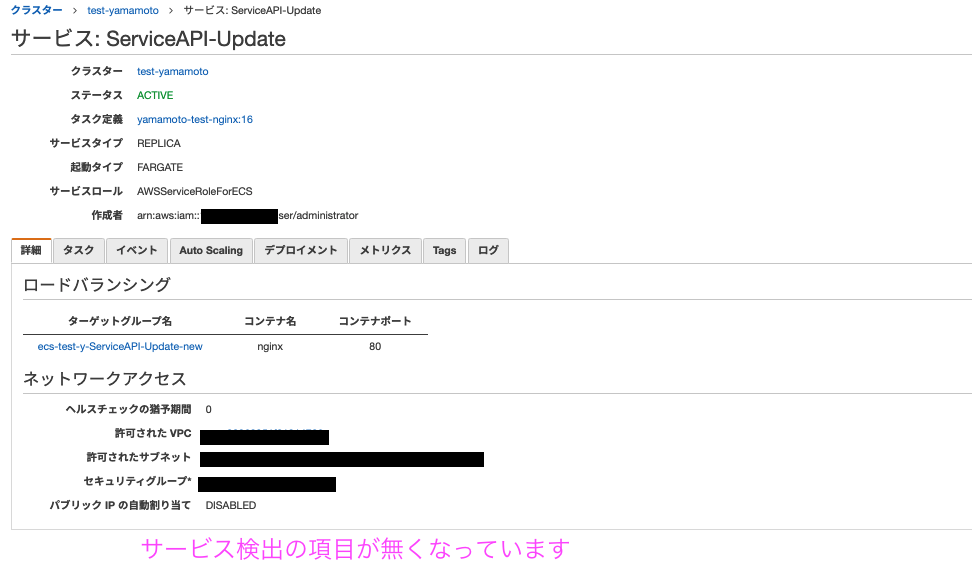

コマンドを実行した結果をマネジメントコンソールから見ると
ECS の サービス画面から サービス検出の項目が無くなっていました
f:id:swx-yamamoto:20220310223519p:plain

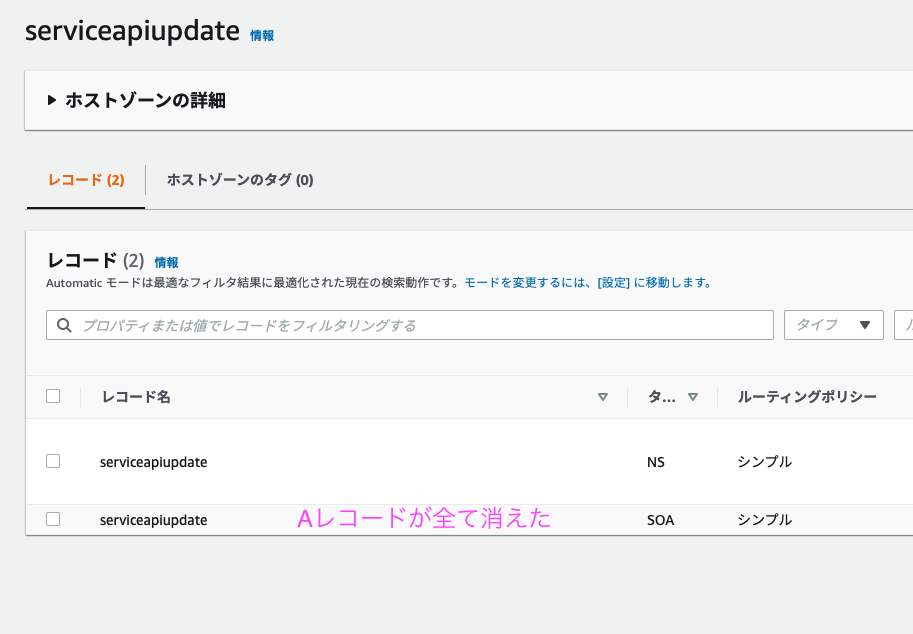

Route 53 の対象ホストゾーンから Aレコードが消えていました
f:id:swx-yamamoto:20220310223218p:plain

Cloud Map の名前空間とサービスは自身で削除する必要があります(詳しくは関連記事を参照)

アップデートされた ECS の UpdateService API を試して気付いた注意点

試して気付いた注意点がいくつかあったのでまとめます

  • AWSマネジメントコンソールからは変更できないので UpdateService API から変更する必要があります
  • AWS CLI のバージョンでは、1.22.69以降、2.4.24以降でこの新機能が使えます
  • ECSサービスをCode Deploy と紐付けている場合は ロードバランサーとサービス検出の変更ができません
  • サービス検出を変更する場合には事前にAWS Cloud Mapで名前空間とサービスの作成が必要です
  • ロードバランサーを変更する場合はターゲットグループは「ターゲットの種類」を「IP」にして事前に作成し変更先のロードバランサーのリスナールールと紐付けておきます
  • 以下を変更する際には--force-new-deployment パラメータを使って強制的にタスクを置き換える必要があります
    • タグ伝播
    • ECS で管理されたタグ
  • 以下を変更する際には--force-new-deployment パラメータを付けなくてもタスクが自動で置き換わります
    • Elastic Load Balancer(との紐付け設定)
    • サービスレジストリ(サービス検出)

おわり。
