はじめに

クラウドの普及に伴い「いつでも好きなときに好きなだけ計算リソースを確保して、構造解析や流体解析を実行する」といったことが可能になりつつあります。ただ、商用ソフトウェアを使用している場合、同時実行する最大コア数に応じてライセンスが必要となるケースがあり、クラウドの柔軟性を活かしきれないことがあります（注1）

FrontISTR は、東京大学奥田研究室にて開発された、オープンソースの構造解析ソルバーです。オープンソースであり、ライセンスを気にせず使えるため、クラウドの柔軟性をフルに活かすことができます。この記事では FrontISTR Ver.4.6 を、AWSの仮想サーバ(Amazon EC2)にインストールして、チュートリアルの計算を実行してみます。実行結果の可視化には、 REVOCAP PrePost の 1.7.01 を使用します。インストールが簡単な構成をとりたいため、FrontISTRはUbuntu, REVOCAP PrePostはWindows Serverにインストールします。これらのサーバ間のファイルのやりとりにはAmazon S3を使用します

（注1）計算の実行時間に応じた従量課金のライセンスがあるソフトウェアもあります。詳しくはご利用のソフトウェアのライセンス体系をご確認ください

前準備

FrontISTRを使うには、ユーザーIDを取得する必要があります。こちらのサイトにアクセスし、必要事項を入力してユーザーIDを取得します。ID取得後、トップ画面右側カラムの「FrontISTRリザーバ」をクリックします。ユーザ名とパスワードを入力し、「最新版FrontISTRおよびREVOCAP_PrePost」の欄の「こちら」をクリックすると、FrontISTRのソースコードやドキュメントをダウンロードできるようになります

今回使用するインストーラは、以下の3つになります

(1) REVOCAP_Refiner-1.1.04.tar.gz
　「REVOCAP_Refiner-1.1.04をアップロード (160726)」の「ソースコード、ドキュメントを含む全体のアーカイブファイル」をクリックして取得
(2) FrontISTR_V46.tar.gz
　「FrontISTR Ver.4.6（170914）」の「ソースコード、ドキュメントを含む全体のアーカイブファイル」をクリックして取得
(3) REVOCAP_PrePost-1.7.01.msi
　「REVOCAP_PrePost 1.7.01（160128）」の「REVOCAP_PrePostインストールキット」をクリックして取得

EC2の構築

VPC内にUbuntuとWindowsのEC2インスタンスを1台ずつ起動します。以下の環境で、インストール、チュートリアルの実行、計算結果の可視化ができることを確認できました。

Ubuntu

項目	設定値
Region	us-east-1
AMI	Ubuntu Server 16.04 LTS (HVM), SSD Volume Type (ami-cd0f5cb6)
Instance Type	t2.micro
VPC	Default
Subnet	Default
Storage(EBS)	8GiB

Windows

項目	設定値
Region	us-east-1
AMI	Microsoft Windows Server 2016 Base (ami-27a58d5c)
Instance Type	m4.large
VPC	Default
Subnet	Default
Storage(EBS)	30GiB

UbuntuインスタンスにはSSH接続, WindowsインスタンスにはRDP接続できるようにSecurity Groupを設定しておきます。

アプリケーションのインストール

FrontISTRのインストール

FrontISTRのインストール手順は、FrontISTRのダウンロードサイトからアクセスできます。今回はUbuntuにインストールするので「FrontISTR v4.5のインストール虎の巻（Ubuntu 16.04 LTS編）(161129)」を参考にします。（上記は旧バージョンである Ver.4.5 のインストール手順ですが、Ver.4.6 でも手順はほぼ同じです）。こちらのQiitaの記事も参考になります。

まずはアップデートをします

$ sudo apt -y update

次に、後ほどS3へのアクセスで使用するため、AWS CLIをインストールしておきます

$ sudo apt -y install awscli
$ aws --version
aws-cli/1.11.13 Python/3.5.2 Linux/4.4.0-1022-aws botocore/1.4.70

先ほど取得したインストーラのうち、以下の2つのファイルをEC2のubuntuユーザのホームディレクトリ(/home/ubuntu)に配置します。

REVOCAP_Refiner-1.1.04.tar.gz
FrontISTR_V46.tar.gz

必要なパッケージのインストールを行います

$ sudo apt -y install build-essential
$ sudo apt -y install libtrilinos-ml-dev
$ sudo apt -y install libtrilinos-aztecoo-dev libtrilinos-zoltan-dev
$ sudo apt -y install libopenblas-dev libmumps-dev libmetis-dev

REVOCAP_Refiner-1.1.04.tar.gz を解凍し、解凍された中身をmakeします

$ tar xvf REVOCAP_Refiner-1.1.04.tar.gz
$ cd REVOCAP_Refiner-1.1.04
$ make

FrontISTR_V46.tar.gz を解凍します

$ cd ..
$ tar xvf FrontISTR_V46.tar.gz

Makefile.am を編集します。エディタで編集してもよいですが、sedコマンドでやるなら以下のようになります

$ sed -i -e "/^\\t@cd hecmw2 && \$(MAKE).*/s/^/# /g" Makefile.am
$ sed -i -e "/^\\t@cd fistr2 && \$(MAKE).*/s/^/# /g" Makefile.am

Makefile.conf.org をコピーし、Makefile.conf というファイル名で保存します

$ cp Makefile.conf.org Makefile.conf

Makefile.conf を編集します。エディタで編集してもよいですが、sedコマンドでやるなら以下のようになります

$ sed -i -e "s/^MPIDIR.*/MPIDIR         = \/usr\/lib\/openmpi/g" Makefile.conf
$ sed -i -e "s/^MPIBINDIR.*/MPIBINDIR      = \/usr\/bin/g" Makefile.conf
$ sed -i -e "s/^MPILIBDIR.*/MPILIBDIR      = \$(MPIDIR)\/lib/g" Makefile.conf
$ sed -i -e "s/^MPIINCDIR.*/MPIINCDIR      = \$(MPIDIR)\/include/g" Makefile.conf
$ sed -i -e "s/^MPILIBS.*/MPILIBS        = -lmpi -lmpi_mpifh/g" Makefile.conf
$ sed -i -e "s/^METISDIR.*/METISDIR       = \/usr\/lib\/x86_64-linux-gnu/g" Makefile.conf
$ sed -i -e "s/^METISINCDIR.*/METISINCDIR    = \/usr\/include/g" Makefile.conf
$ sed -i -e "s/^HECMW_METIS_VER.*/HECMW_METIS_VER= 5/g" Makefile.conf
$ sed -i -e "s/^REFINERDIR.*/REFINERDIR     = \$(HOME)\/REVOCAP_Refiner-1.1.04/g" Makefile.conf
$ sed -i -e "s/^REFINERLIBDIR.*/REFINERLIBDIR  = \$(REFINERDIR)\/lib\/x86_64-linux/g" Makefile.conf
$ sed -i -e "s/^MUMPSDIR.*/MUMPSDIR       = \/usr/g" Makefile.conf
$ sed -i -e "s/^MLDIR.*/MLDIR          = \/usr/g" Makefile.conf
$ sed -i -e "s/^MLINCDIR.*/MLINCDIR       = \$(MLDIR)\/include\/trilinos/g" Makefile.conf
$ sed -i -e "s/^MLLIBDIR.*/MLLIBDIR       = \$(MLDIR)\/lib\/x86_64-linux-gnu/g" Makefile.conf
$ sed -i -e "/^MLLIBDIR.*/a MLLIBS         = -ltrilinos_ml -ltrilinos_zoltan" Makefile.conf
$ sed -i -e "s/^CC.*/CC             = mpicc -fopenmp/g" Makefile.conf
$ sed -i -e "s/^LDFLAGS.*/LDFLAGS        = -lstdc++ -lm/g" Makefile.conf
$ sed -i -e "s/^CPP .*/CPP            = mpic++ -fopenmp/g" Makefile.conf
$ sed -i -e "s/^F90 .*/F90            = mpif90 -fopenmp/g" Makefile.conf
$ sed -i -e "s/^F90LDFLAGS.*/F90LDFLAGS     = -lstdc++ -lopenblas/g" Makefile.conf
$ sed -i -e "s/^F90FPP.*/F90FPP         = -cpp/g" Makefile.conf
$ sed -i -e "s/^F90LINKER.*/F90LINKER      = mpif90 -fopenmp/g" Makefile.conf

最後に以下の3つのコマンドを実行して、FrontISTRのコンパイルは完了です

$ ./setup.sh -p --with-tools --with-refiner --with-metis --with-mumps --with-lapack --with-ml
$ make
$ make install

$HOME/FrontISTR/bin ディレクトリ内に、fistr1 などの実行ファイルが作られていれば成功です

$ ls $HOME/FrontISTR/bin
fistr1  hec2rcap  hecmw_part1  hecmw_vis1  neu2fstr  rconv  rmerge

このディレクトリにはパスを通しておくとよいです

$ export PATH=${PATH}:/home/ubuntu/FrontISTR/bin
$ echo "export PATH=${PATH}:/home/ubuntu/FrontISTR/bin" >> /home/ubuntu/.bashrc

REVOCAP PrePost

WindowsのEC2インスタンスにRDP接続し、まずは AWS CLI をインストールしておきます。インストール出来たら、コマンドプロンプトで、正常にインストールされているか確認します

C:\Users\Administrator>aws --version
aws-cli/1.11.158 Python/2.7.9 Windows/2012Server botocore/1.7.16

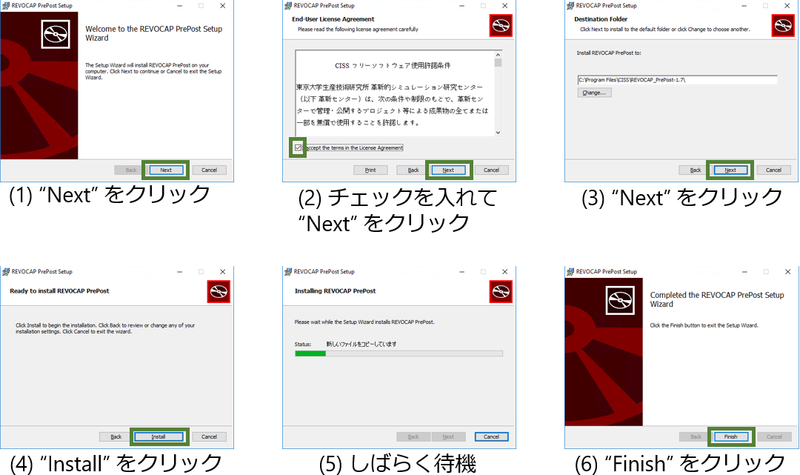

次に、REVOCAP PrePostのインストーラ(REVOCAP_PrePost-1.7.01.msi)をデスクトップなどに配置しますダブルクリックするとセットアップウィザードが開くので、指示に従ってインストールします

デスクトップにショートカットのアイコンがつくられるので、ダブルクリックして、 REVOCAP PrePost が起動するか確かめます

チュートリアルの実行

UbuntuのEC2インスタンスに戻り、FrontISTRのチュートリアルを実行してみます。ここでは、1つめのチュートリアルであるElastic hinge（弾性ヒンジ）を実行します

$ cd $HOME/tutorial/01_elastic_hinge/
$ fistr1

上記のコマンドを実行すると、解析が始まり途中経過が標準出力されるので、しばらく待ちます。解析が終わったら、ディレクトリの中身をS3にコピーしておきます

$ aws s3 cp ./ s3://[MyBucketName]/FrontISTR_V46/tutorial/01_elastic_hinge/ --recursive

可視化

コマンドプロンプトで以下のコマンドを実行し、S3から解析に使用したファイルをダウンロードします

C:\Users\Administrator>aws s3 cp s3://[MyBucketName]/FrontISTR_V46/tutorial/01_elastic_hinge/ C:\Users\Administrator\Downloads\ --recursive

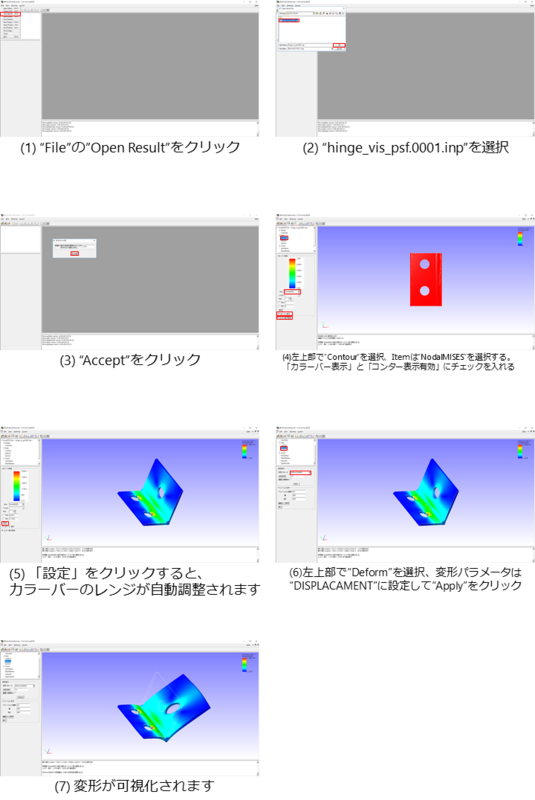

以下のようにREVOCAP PrePostを操作すると、計算結果を可視化できますこのチュートリアルでは、上図に示されているように、穴の開いたヒンジを解析対象としています。解析の結果、ヒンジに力を加えたときの応力分布（どこにどれくらいの力がかかっているのか）や変形の状態が得られました。この例では、応力の一指標であるミーゼス応力の分布を色で示し、ヒンジの変形の状態をグラフィック上で表示しています。
