AWS IoTとCloudWatchで可視化
以前、nakamuraが書いたブログに似たことをやってみました。 ただやるだけではなく、できるだけManagementConsoleを使わずにやってみたかったので、いくつかプログラミングを交えてやってみました。
実行環境の準備
まずは環境の準備から始めます。以下の３つをインストールしてください。
- AWS CLI
- AWS SDK for Python
- mosquitto (MQTT Broker)
- jq
実行環境の作成
実行環境の構成
まずは構成です。
今回デバイスは自分のPCを使い、mosquittoでPublishするようにします。
環境作成スクリプト
まずはAWS IoTのPolicyとThingsを作成します。 ここは簡単に作りたかったので、 AWS CLI + Bash を使って作成しています。
#!/bin/sh
#ポリシー名を入力してもらいます
echo -n "INPUT PolicyName>>"
read POLICY_NAME
#AWS IoTのThingの名前を入力してもらいます
echo -n "INPUT NEW ThingName>>"
read THING_NAME
#AWS IoTのThingを作成します
aws iot create-thing --thing-name ${THING_NAME}
#Thingに紐づける鍵を作成します。
aws iot create-keys-and-certificate --set-as-active > cert.json
cat cert.json | jq .keyPair.PublicKey -r > public-key.pem
cat cert.json | jq .keyPair.PrivateKey -r > private-key.pem
wget https://www.symantec.com/content/en/us/enterprise/verisign/roots/VeriSign-Class%203-Public-Primary-Certification-Authority-G5.pem -O rootCA.pem
CERT_ARN=`cat cert.json | jq .certificateArn -r`
CERT_ID=`cat cert.json | jq .certificateId -r`
CURRENT_DIR=`dirname $0`
aws iot describe-certificate --certificate-id ${CERT_ID} --output text --query certificateDescription.certificatePem > cert.pem
cat <<EOF > policy.json
{
"Version": "2012-10-17",
"Statement": [{
"Effect": "Allow",
"Action":["iot:*"],
"Resource": ["*"]
}]
}
EOF
#AWS IoTのポリシーを作成とThingと鍵の紐付けを行います
aws iot create-policy --policy-name ${POLICY_NAME} --policy-document file://${CURRENT_DIR}/policy.json
aws iot attach-principal-policy --principal ${CERT_ARN} --policy-name ${POLICY_NAME}
aws iot attach-thing-principal --thing-name ${THING_NAME} --principal ${CERT_ARN}
データ
PublishするJSONデータを作成します。 単純なものであれば、手で作成する方が早いですが、今回はより多く送ってみようということで、 初心者PythonistがJSONで300項目を用意するプログラムを作成してみました。
ここだけは事前にCloudWatchのPutMetricDataを許可したRoleを作成しておいてください。
# -*- coding: utf-8 -*-
import boto3
client = boto3.client('iot')
vRoleArn = 'arn:aws:iam::123456789012:role/service-role/Role_IoT-CloudWatch'
vMetricNamespace = 'SampleNameSpace'
#30個のルールを作成するためのループ
for i in range(1, 31):
vRuleName='iot20_cloud01_' + str(i)
vTopicName="'myTopic/data300'"
vDescription='description-' + '{0:03d}'.format(i)
vDataDataName=[]
vMetricValue=[]
#10個のActionを作成するためのループ
for j in range(1, 11):
vDataDataName.append('${devicePlace}/Temp' + '{0:02d}'.format(i) + '{0:02d}'.format(j))
vMetricValue.append('${Temp' + '{0:02d}'.format(i) + '{0:02d}'.format(j) + '}')
#AWS IoTのRuleを作成します
#10個のActionはベタ書きしています
#パラメータはDocumentを参照してください
#http://boto3.readthedocs.io/en/latest/reference/services/iot.html#IoT.Client.create_topic_rule
response = client.create_topic_rule(
ruleName=vRuleName,
topicRulePayload={
'sql':"SELECT * from " + vTopicName,
'description': vDescription,
'actions': [
{
'cloudwatchMetric': {
'roleArn': vRoleArn,
'metricNamespace': vMetricNamespace,
'metricName': vDataDataName[0],
'metricValue': vMetricValue[0],
'metricUnit': 'None'
}
},
{
'cloudwatchMetric': {
'roleArn': vRoleArn,
'metricNamespace': vMetricNamespace,
'metricName': vDataDataName[1],
'metricValue': vMetricValue[1],
'metricUnit': 'None'
}
},
{
'cloudwatchMetric': {
'roleArn': vRoleArn,
'metricNamespace': vMetricNamespace,
'metricName': vDataDataName[2],
'metricValue': vMetricValue[2],
'metricUnit': 'None'
}
},
{
'cloudwatchMetric': {
'roleArn': vRoleArn,
'metricNamespace': vMetricNamespace,
'metricName': vDataDataName[3],
'metricValue': vMetricValue[3],
'metricUnit': 'None'
}
},
{
'cloudwatchMetric': {
'roleArn': vRoleArn,
'metricNamespace': vMetricNamespace,
'metricName': vDataDataName[4],
'metricValue': vMetricValue[4],
'metricUnit': 'None'
}
},
{
'cloudwatchMetric': {
'roleArn': vRoleArn,
'metricNamespace': vMetricNamespace,
'metricName': vDataDataName[5],
'metricValue': vMetricValue[5],
'metricUnit': 'None'
}
},
{
'cloudwatchMetric': {
'roleArn': vRoleArn,
'metricNamespace': vMetricNamespace,
'metricName': vDataDataName[6],
'metricValue': vMetricValue[6],
'metricUnit': 'None'
}
},
{
'cloudwatchMetric': {
'roleArn': vRoleArn,
'metricNamespace': vMetricNamespace,
'metricName': vDataDataName[7],
'metricValue': vMetricValue[7],
'metricUnit': 'None'
}
},
{
'cloudwatchMetric': {
'roleArn': vRoleArn,
'metricNamespace': vMetricNamespace,
'metricName': vDataDataName[8],
'metricValue': vMetricValue[8],
'metricUnit': 'None'
}
},
{
'cloudwatchMetric': {
'roleArn': vRoleArn,
'metricNamespace': vMetricNamespace,
'metricName': vDataDataName[9],
'metricValue': vMetricValue[9],
'metricUnit': 'None'
}
},
],
'ruleDisabled': False,
'awsIotSqlVersion': '2016-03-23'
}
)
データをPublish
ここでやっとPublishします。何度でも実行できるようにシェルスクリプトで実装しました。
実装したシェルスクリプトを実行します。
#!/bin/sh
CURRENT_DIR=`dirname $0`
#AWS IoTのEndpointを取得します
ENDPOINT=`aws iot describe-endpoint | jq .endpointAddress`
JSON_FILE="awsiot-cloudwatch.json"
#mosquittoを使ってAWS IoTにPublishします
mosquitto_pub --cafile rootCA.pem --cert cert.pem --key private-key.pem -h ${ENDPOINT} -p 8883 -q 1 -d -t myTopic/data300 -f ${CURRENT_DIR}/${JSON_FILE}
Publishしたデータを可視化

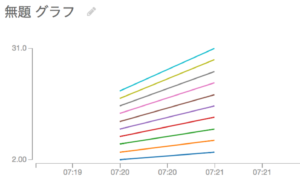

先ほど実行したシェルスクリプト。結果はCloudWatchのメトリクスから確認することができます。
今回は少し異なるデータも用意し、Publishしたため、下の図のようにデータ出力結果が斜めの線になっています。
まとめ
今回はシェルスクリプトやPythonを使って何度でも簡単に実行できるようにしたことと OSSでも実現はできるものの安価で簡単に可視化できるCloudWatchを使いました。
ただ、これが正解ではなく、適材適所、そのシチュエーションを考えて、 どういったAWSサービスを使って、DataSourceや可視化するツールを選択する必要があります。
「こんな感じでするともっとかっこいい」とかあれば、教えていただけると次のネタにさせてもらいます。
