こんにちは、技術3課の峯です。



今回はDirect Connect Gateway(DXGW)の設定についてご紹介したいと思います。


そもそもDXGWとは?

Direct Connect Gateway(DXGW)を利用することで、同じアカウント内であれば、Direct Connectによる複数のVPCへの接続が可能となります。CIDRブロックが重複している場合はできません。複数のVPへの接続はリージョンをまたいでも可能です(中国リージョン除く)。


DXGWの作成

Direct Connectのコンソールを開き、Direct Connect Gatewayの「Direct Connect Gatewayの作成」を押下します。


DXGW名とASN(AS番号)を入力します。AS番号は64512〜65534のいづれかを使用します。

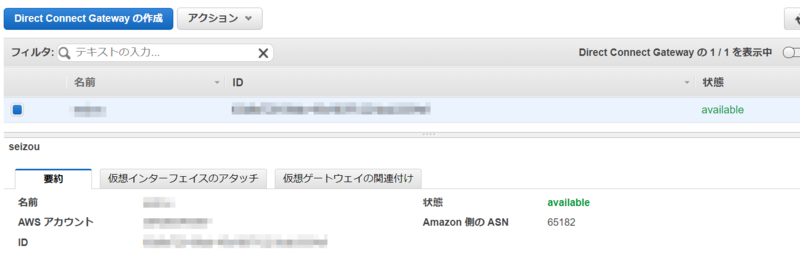

DXGW自体の作成はこれだけです。

仮想インターフェイスの承諾

仮想インターフェイスの作成はキャリアの方で行われますが、作成された仮想インターフェイスを承認する作業が必要になります。 仮想インターフェイスが作成されると、仮想インターフェイスの画面から「pending acceptance」状態となっていることが確認できます。今回は冗長接続のため仮想インターフェイスが2つ作成されています。


仮想インターフェイスを選択し、データ転送料金うんぬんの同意にチェックを入れ、「仮想インターフェイスの承諾」を押下します。

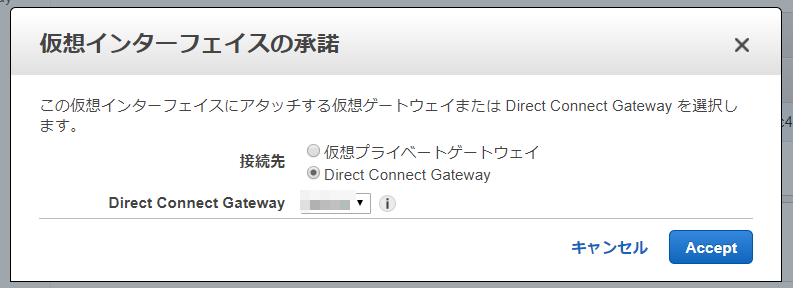

「Direct Connect Gateway」を選択し、先ほど作成したDXGWを選択します。ここで誤ると承認の取り消しができないため慎重に行います。


承認後、仮想インターフェイスの状態は「pending」になります。しばらくすると、専用線が開通していれば「available」、未開通であれば「down」の状態になります。「down」状態で開通した場合は、自動的に「available」になりますので、特に作業は必要ありません。



承認直後

開通済みの場合、「available」となる

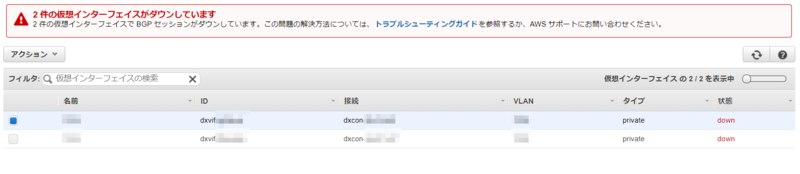

未開通の場合、「down」となる

仮想プライベートゲートウェイの関連付け

最後に仮想プライベートゲートウェイ(VGW)とDXGWを関連付けします。DXGW一覧からVGWを関連付けたいDXGWを選択 → アクションから「仮想プライベートゲートウェイの関連付け」で関連付けます。関連付けるVGWを選択し、「関連付け」を押下します。これで関連付けは完了です。

関連付けを解除したい場合はアクションの「仮想プライベートゲートウェイの関連付けの解除」から可能です。

まとめ

いかがでしたでしょか。仮想インターフェイスの承認のみ誤らなけらば、あとは簡単でコンソールをポチポチのみです。Direct Connect Gatewyをご検討の方にとって参考になれば幸いです。
