今回は、StorageGateway on EC2のファイルゲートウェイをプライベート環境で使います。
ドキュメントと睨めっこしつつ、最終的にAWSサポートに問い合わせて通信要件を確認しました。
通信要件のところだけお伝えしたいため、それ以外の説明や設定は所々省いています。

構成

  • IGWはアクティベーション時、Bastionアクセス用途
  • BastionはクライアントEC2に接続するため
  • StorageGateway on EC2をクライアントEC2でNFSマウントする
  • プライベート環境からS3、StorageGateway(以下SGW)に接続するためのエンドポイントを作成

作ります

まずはVPC、サブネット、IGW、各種ルートテーブルを作成してください。
VPCはDNSホスト名とDNS解決を有効化しておいてください。
※説明は省略します。

SGを以下のように作成。

  • SGW プライベートリンクのSG
    インバウンドルールのソースは、SGW on EC2のSGIDに設定
    アウトバウンドルールはなし
  • SGW on EC2のSG
    インバウンドルールは、80番をアクティベート時に使用するIPアドレスに設定
    (今回はマネジメントコンソールに接続する端末のグローバルIPアドレス)
    (踏み台からアクティベートすることも可能とのことだが、諸事情によりまた今度とさせてください)
    その他はNFS用にクライアントEC2のSGIDを許可
    アウトバウンドルールは、443がS3とSGWのエンドポイント向け、その他はすべてSGWのエンドポイント向けを許可

  • クライアントEC2のSG
    インバウンドはBastionからのSSHを許可
    アウトバウンドはSGW on EC2向けにNFS許可、その他+αでお好きなように
  • BastionのSG
    クライアントEC2にSSHできれば何でもいいです(今回は重要ではない)

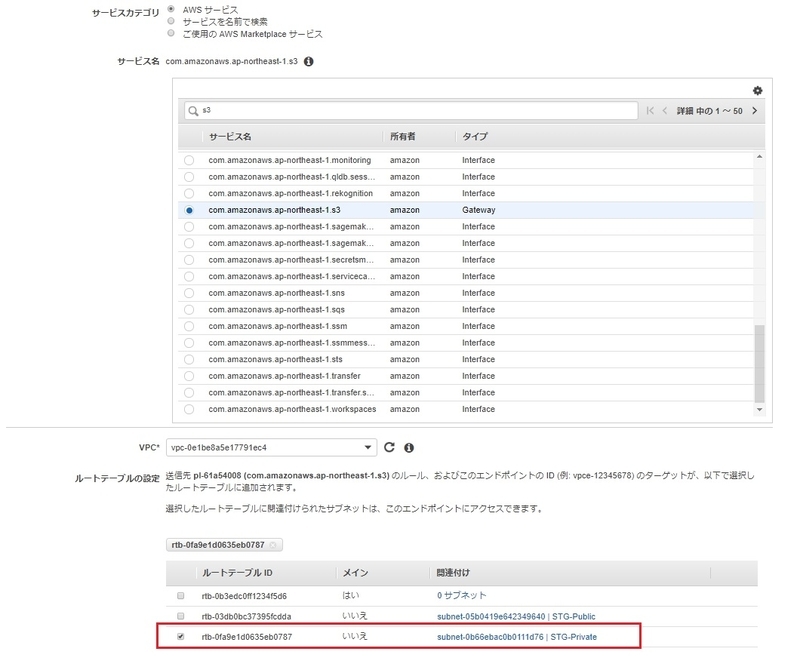

S3エンドポイントを作成。
プライベートサブネットだけルーティングするようにします。

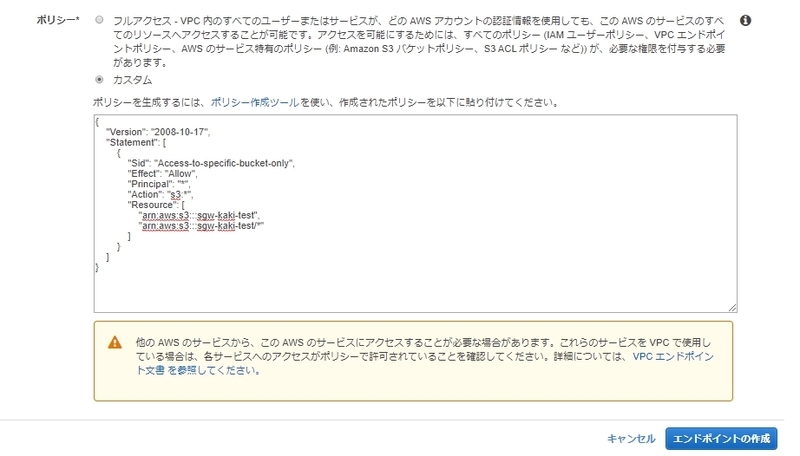

また、以下のポリシーを適用すると特定のS3だけに通信を許可することができます。

SGWのプライベートリンクを作成。
こちらもプライベートサブネットのみに作成します。
また、適切なSGを割り当てます。

続いて、S3バケットを作成します。

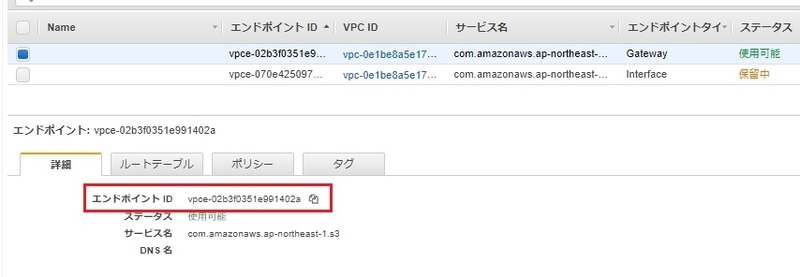

バケットポリシーに使用するため、先ほど作成したS3エンドポイントのIDをメモ。
S3バケットを作成。
バケット名を入力して、作成でおkです。

以下のバケットポリシーを適用し、
S3エンドポイント経由でないと操作できないようにします。
aws:usernameに何かしらのIAMユーザー名を登録しないと、
マネジメントコンソールからS3をいじれなくなって面倒なため、
今回は私のIAMユーザー名を入力。
細かいActionなども絞れますが、割愛します。

SGWの作成に移ります。
まずはアクティベート用にプライベートサブネットにIGWのルートを追加。
SGW用のEC2を作成。
SGWコンソールを開き、今すぐ始めるを押下。
その後、ファイルゲートウェイを選択して次へ

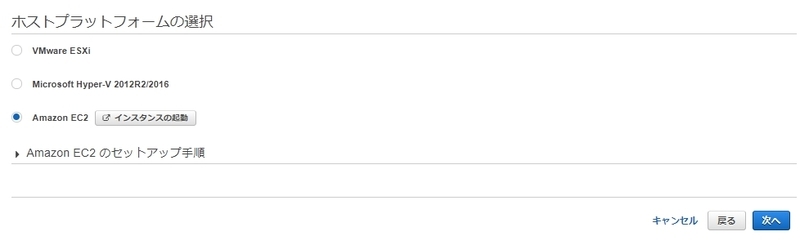

以下の画面にて、インスタンスの起動をポチっと押します。

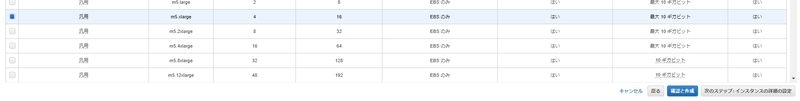

インスタンスタイプは、m5xlargeに設定し、ネットワークはプラベートサブネット。

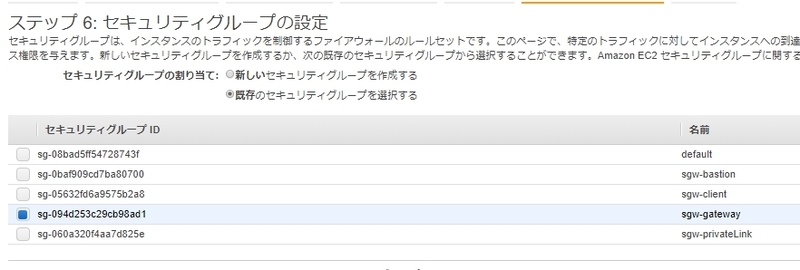

EBSは150GiBを1つ追加し、適切なSGを割り当てて作成します。
SGW用のEC2を作成しましたら、ElasticIPを割り当ててください。
その後、以下の画面を進みます。
サービスエンドポイントの画面にて、VPCを選択。

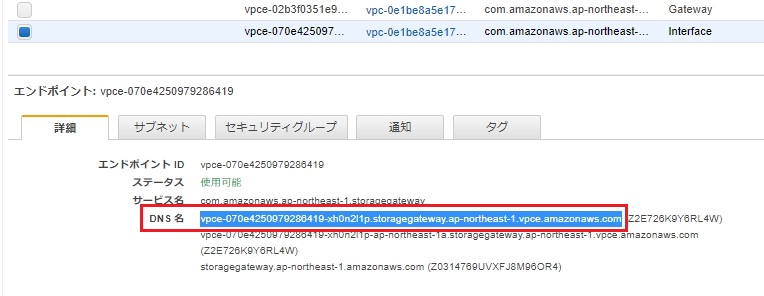

入力する値は、SGWプライベートリンクのDNSになります。

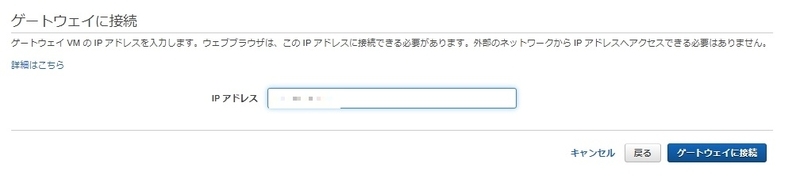

ゲートウェイに接続画面にて、SGW用EC2のElasticIPを入力してゲートウェイに接続

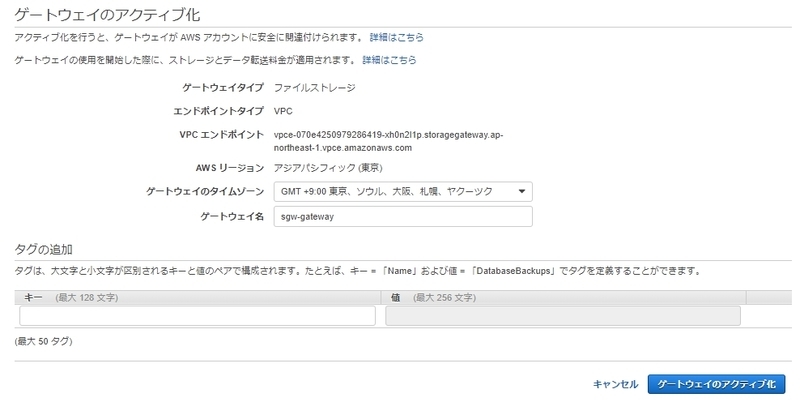

ゲートウェイのアクティブ化画面にて、適切なタイムゾーン、名前を設定し、ゲートウェイのアクティブ化を押下。

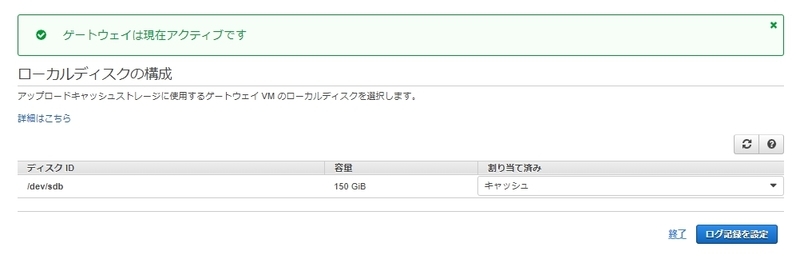

少し待ちますと、以下の画像のようにローカルディスクを認識しますので、追加したEBSにキャッシュが割り当てられていることを確認後、
ログ記録を設定を押下し、次の画面で終了をクリックしてください。
ここまででアクティベートが完了しましたので、SGW用EC2からElasticIPをデタッチし、

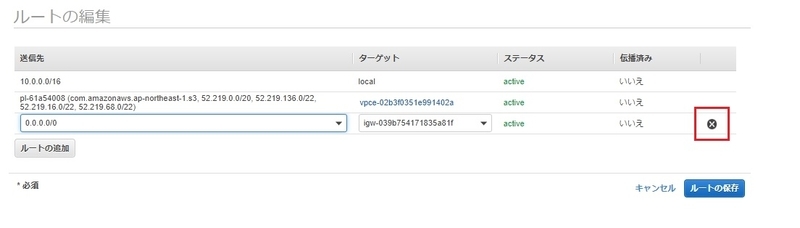

プライベートサブネットのIGW向けルートを削除します。
このあたりでBastionサーバーとクライアントEC2を構築します。
適切なSGを割り当てるだけですので、細かいところは省略します。

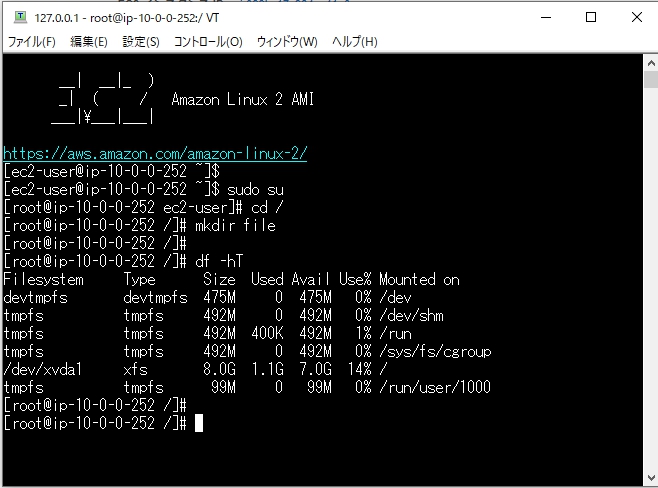

クライアントEC2に接続し、NFSマウント用のディレクトリを作成。
念のためにマウント情報も確認しておきます。

SGWコンソールへ移り、ファイル共有を作成します。

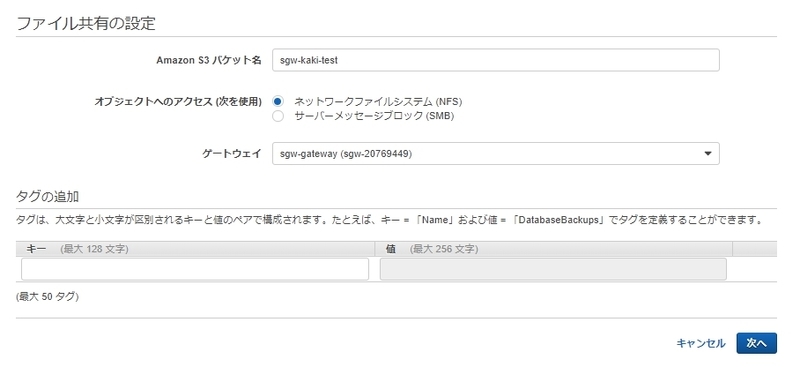

S3バケット名を入力して次へ
新しいIAMロールを作成するを選択し、次へ

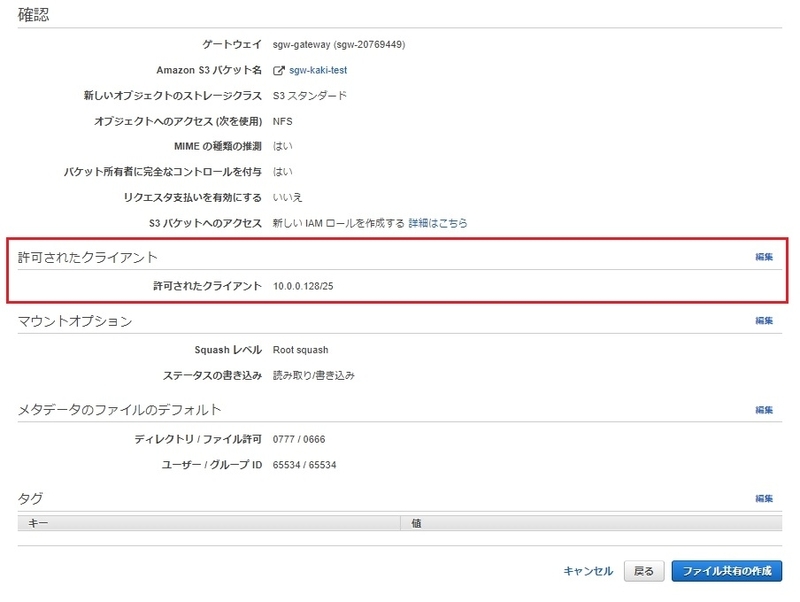

許可されたクライアントをクライアントEC2のIPアドレスか、プライベートサブネットのCIDRに設定し、ファイル共有の作成を押下。
上記の手順で作成されたファイル共有のLinux用コマンドをコピー。
クライアントEC2にてコピーしたコマンドをペースト。
無事マウントされていますね。
※クライアントEC2再起動時もマウントさせるには、/etc/fstabを忘れずに。

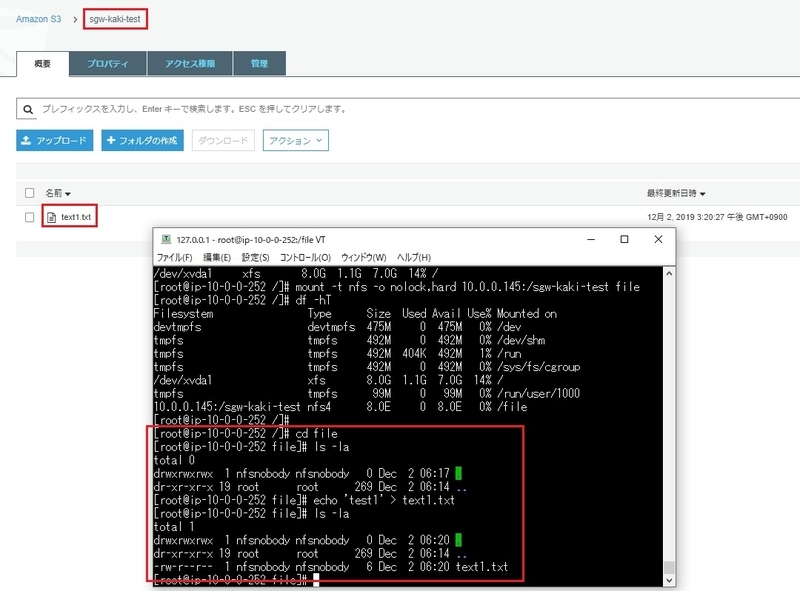

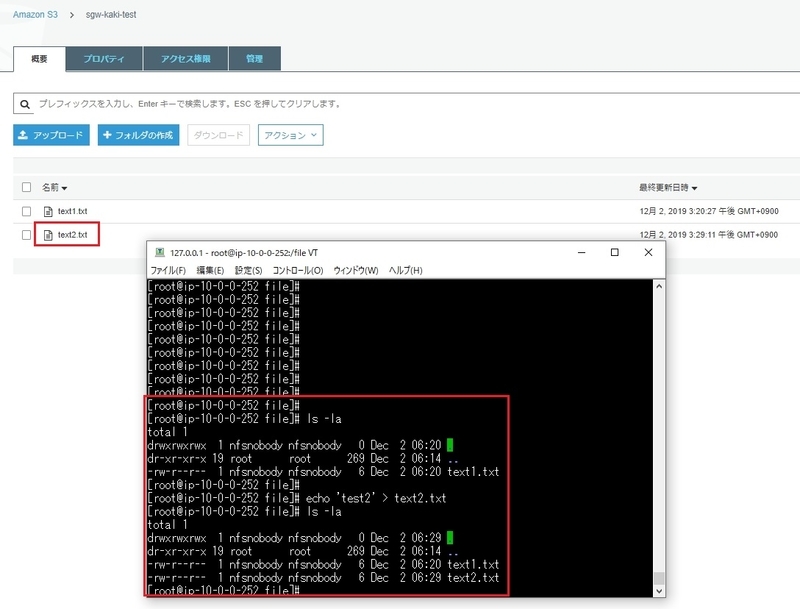

マウントしたディレクトリで試しにファイルを作成すると、S3にも反映されていることが分かります。

リストアしてみる

SGW用EC2のAMIを取得します。
SGW用EC2のプライベートIPアドレスをメモります。

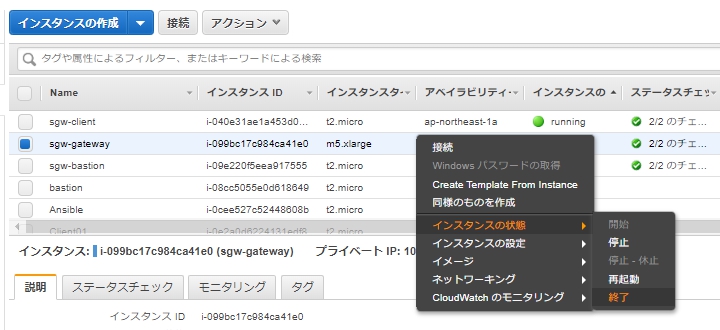

SGW用EC2を終了します。

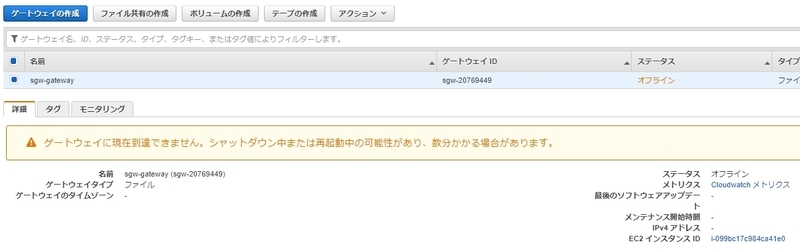

SGWコンソールでも疎通ができなくなることを確認。

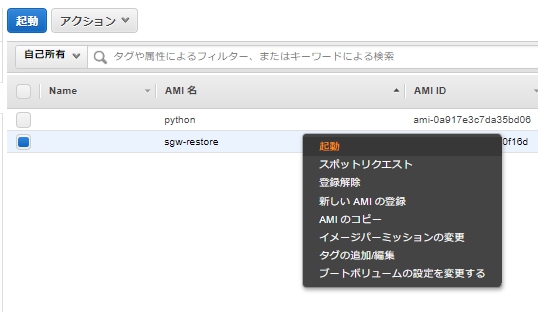

先ほど作成したAMIから削除したEC2と同じ設定で起動します。

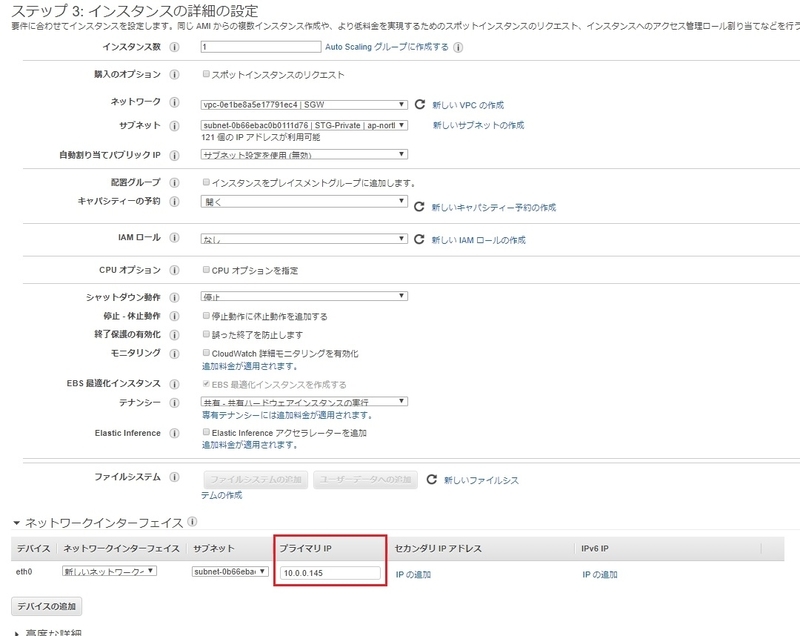

プライベートIPアドレスは先ほどメモったものを使用します。

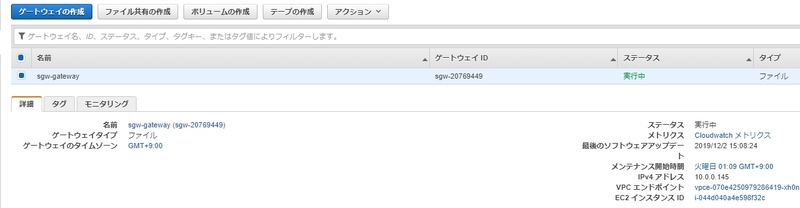

こんな感じで作ってあげると、SGWコンソールでも再認識してくれます。

最後にクライアントEC2からSGWの状態を確認してみますと、
問題なくS3を操作できることが分かるかと思います。

まとめ

こちらのStorageGatewayの要件を確認しますと、
SGW用EC2のSGに22番(サポートチャネル)、53番DNS、123番NTPが
必要なんじゃないの?って思ってしまいます。
が、SGW on EC2にて53番DNS、123番NTPをAWSのデフォルト設定で使用する場合は、
透過的に通信するため、明示的に許可する必要がありません。
22番はEC2であれば、サポートチャネル用に開けてやる必要もないのです。
結果、アクティベート時に使用する80番ポートだけに注力して通信を絞ることで、
プライベートな環境でSGWを使用することができました。
※また時間があるときに踏み台経由でアクティベートする方法は試す予定です。

また、一度アクティベートされたSGWは、
バックアップを取得しておくことでプライベート環境内で
リストアできることが分かりました。

本記事が、皆様のお役に立てれば幸いでございます。
