こんにちは。技術1課の多田です。

最近、インフルエンザに罹患している人が周りに増えてきました。

私も手洗い、うがいを徹底して健康には気をつけていきたいです。

さて、今回は「AWS Directory Service Microsoft AD(以下、MS AD)」について書いていきます。

AWS Directory Serviceの詳細は、こちら(※英語のドキュメントになります)をご覧下さい。

以下、記事の目次です。

  1. MS ADの構築
  2. 他ドメインとの信頼関係
  3. EC2 ADを構成した場合との比較
  4. まとめ

1.MS ADの構築

まずは、MS ADの特徴についてまとめます。

  • フルマネージドのWindows Server 2012 R2で構成されたActive Directoryサービス
  • ドメイン情報を使ってマネジメントコンソールにシングルサインオン(SSO)できる
  • MS ADをデプロイすると、VPC内に冗長化構成で配置してくれる

上記の特徴があるMS ADを構築し、作ったドメインにEC2インスタンスを参加させてみます。

今回のMS ADの構成情報について書きます。

ドメイン名 管理者ユーザー VPC サブネット
msadtest.local Admin 10.0.0.0/16 10.0.5.0/24 10.0.6.0/24

マネージメントコンソールから「Directory Service」を選択して、「Get Started」をクリックします。

DirectoryService開始画面

「Create Microsoft AD」を選択します。

MSAD選択画面

アスタリスクが付いている項目が入力必須の項目ですが、今回は全て入力しました。

入力完了したら、「Next Step」をクリックします。

MS AD設定画面

確認画面です。

問題なければ、「Create Microsoft AD」をクリックします。

MS AD確認画面

おぉ、もう作成のプロセスに入りました。早いし、簡単です。

作成におよそ2530分くらいかかるため、無事に作成されることを念じて待ちます。

MS ADmaikingprocess

Statusが「Active」になったので無事にADが作成されました。

この後、EC2インスタンスをドメイン参加させるため、DNS Addressの値を控えておきます。

MS AD作成後画面

ADの作成が完了しましたら、MS ADと同じサブネットにデプロイした、EC2をドメインに参加させます。

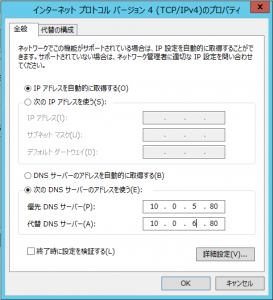

予め、ネットワーク設定で優先MS ADのDNSアドレスを入力します。

DNSSetting

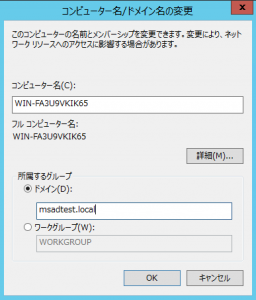

ドメイン名を入力して、OKをクリックします。

MSADaddSetting

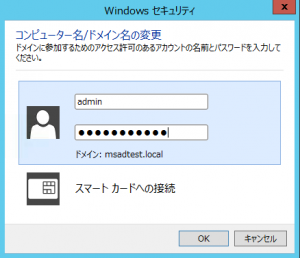

認証画面が表示されます。

MS ADを作成する時に設定した、Adminユーザーとパスワードを入力します。

MSADaddAuth

ドメイン参加できました。

MSADaddCheck

2.他ドメインとの信頼関係

続いて、他ドメインの信頼関係の追加を行ってみます。

先ほど、作成したMS ADドメインと同じサブネット内にEC2ADを配置します。

以下が構成イメージです。


■ MS AD
  • ドメイン名:msadtest.local
  • IP10.0.5.80,10.0.6.80
  • ユーザー(動作確認用):msadtest-user
■ EC2 on AD
  • ドメイン名:testdomain.local
  • IP:10.0.5.101,10.0.6.139
  • ユーザー(動作確認用):testdomain-user

詳細な作業内容については、こちら(※英語のドキュメントになります)をご覧下さい。

信頼関係を作る上でポイントとなるのは、以下の3点です。

①Kerberosの事前認証を無効化していること

②Firewallの必要なポートを解放すること

③双方のドメイン名の名前解決ができること

①については、ADの管理者権限を持つユーザーにて以下のチェックが外れていることを確認してください。

Kerberous事前認証

②については、次のポートをセキュリティグループで解放してください。

プロトコル ポート番号 サービス
TCP/UDP 53 DNS
TCP/UDP 88 Kerveros
TCP/UDP 389 LDAP
TCP 445 SMB

その他の要件で必要な場合、適宜他のポートも開放してください。

③については、双方のDNSの「条件付きフォワーダ」を設定します。

設定するのは、(1)ドメイン名、(2)名前解決する時に利用するDNSです。

設定後、ドメイン名を名前解決できるかを確認してみます。

まずは、EC2側です。

MS ADのドメイン名の名前解決ができています。

EC2domaincheck

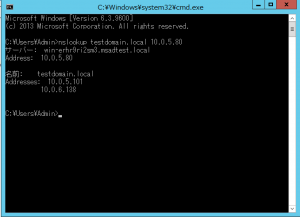

次に、MS AD側です。

先ほど、ドメインに参加したメンバーサーバーから確認します。

EC2ADドメイン名の名前解決ができています。

MSADdomaincheck

準備ができたので、実際に信頼関係を作っていきます。

最初にEC2側から作成します。

サーバーマネージャー > Active Directory ドメインと信頼関係 > 対象ドメインのプロパティを開きます。

信頼タブで「新しい信頼」をクリックするとウィザードが起動しますので、次へ。

Trust Relationship作成前

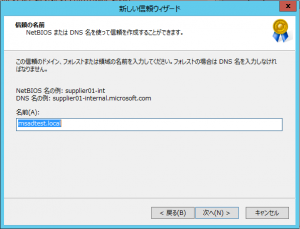

MS ADのドメイン名を入力して、次へ。

MSADname

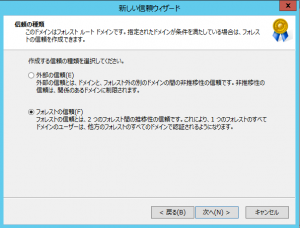

MS ADはフォレスト間信頼をサポートしているため、「フォレストの信頼」を選択して、次へ。

Trust type

双方のドメイン間で信頼関係を作りたいの、「双方向」を選択して、次へ。

Trust direction

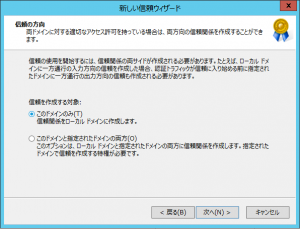

「このドメインのみ」を選択して、次へ。

Trust target

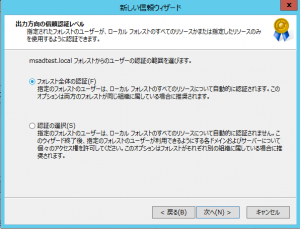

「フォレスト全体の認証」を選択して、次へ。

Trust level

もう一方のドメインから信頼関係を作るときに必要なパスワードを入力します。

MS ADでの作業の時に使用するのでパスワードを控えておいてください。

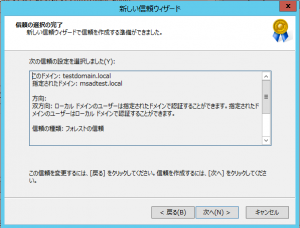

確認画面で内容を確認後、次へ。

Confirm page

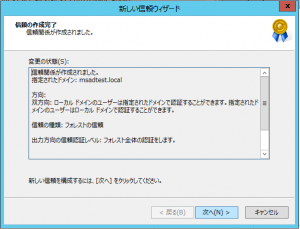

信頼関係の作成が完了しました。

次へ。

Trust Relationship Finish

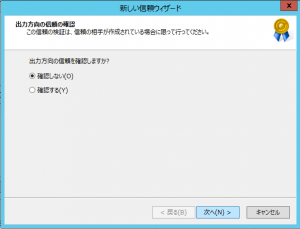

出力方向の信頼の確認です。

何もせず次へ。

Output Trust

入力方向の信頼の確認です。

こちらも何もせず次へ。

Input Trust

信頼作成のウィザードの完了画面が表示されるので、完了をクリックしてください。

作業前に存在しなかったMS ADのドメイン名が表示されているのが確認できます。

Trust Relationship作成後

続いて、MS AD側です。こちらはマネジメントコンソールでの作業になります。

Trust Relationshipsタブから「Add Trust Relationship」をクリックします。

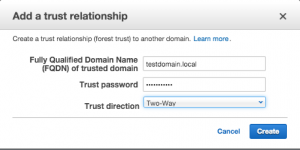

すると、次のダイアログが表示されるので他ドメインの情報を記入して「Create」をクリックします。

Trust Info

ドメイン名と認証のパスワードに誤りがなければ、Statusが「Verified」になります。

Trust 設定完了

双方のドメイン間で信頼関係を作ることができたため、動作確認用ユーザーを検索できるかどうかを確認します。

まずは、EC2側からMS ADの動作確認用ユーザーを検索します。

EC2側動作確認

MS ADの動作確認用ユーザーを検索できました。

次に、MS AD側からEC2の動作確認用ユーザーを検索します。

MS AD側動作確認

EC2の動作確認用ユーザーを検索できました。

以上で、双方のドメイン間の信頼関係を作ることができました。

3.EC2でADを構成した場合との比較

最後に、EC2ADを構成した場合とMS ADを利用した場合とで機能面、コスト面の観点で比較してみます。

3-1  機能面での比較

EC2のADで構成した場合と比較すると、MS ADの機能としては以下のものがあります。

  • 標準で複数AZにActive Directory配置できるため、冗長性を確保できる
  • モニタリングによって障害の発生したドメインコントローラーを自動的に検出して置換することが可能
  • データレプリケーションと自動化された日次のスナップショットが設定されている
  • AWS がすべてのパッチ適用、およびソフトウェアの更新を処理する

マネージドサービスのため、自前でADを構築・運用時にかかっていた作業負担を省いてくれます。

3-2 コスト面での比較

次に、コスト面ですが、以下ではそれぞれの課金対象を記しています。

  MS AD EC2 on AD
費用 MS ADの料金

EC2インスタンスの料金

EBS利用料金



MS ADでの課金対象は、ADを利用した時間当たりの利用料金のみです。 詳しくは、こちらをご覧下さい。

4.まとめ

Directry ServiceMicrosoft ADについて書いてみましたが、いかがでしたでしょうか?

自前で構築・運用するコストを考慮した時、負担が大きい場合MS ADを選択することは有効ですし、何よりフルマネージドなのは素敵ですね。
